CS1/44/CS711热静力波纹管式蒸气疏水阀

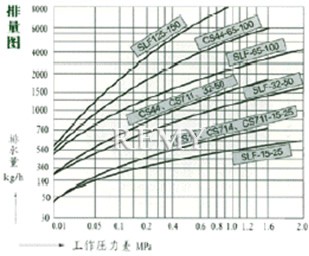

排量图 →工作压力差MPa

用途及特点

用途：
波纹管式疏水阀在采暖设备中获得广泛的应用，有充分利用热能的优点，特别适用于蒸汽伴热管线的蒸汽采暖等场合。
特点：
1、平衡压力敏感元件在60-100℃之间自动调节，还可对排放温度手动调整。
2、自动排放空气，无气堵，压力波动时，不影响疏水阀正常工作。
3、温度敏感元件，及阀内部件全采用不锈钢，耐蚀性强，使用寿命长。
4、具有直式和角式及法兰连接形式，体积小、重量轻，安装方便，可任意方位安装。

主要零件材料

零部件名称	材料
阀体、阀盖	WCB、不锈钢
热敏元件	不锈钢
阀座、阀芯	不锈钢
过滤网	不锈钢

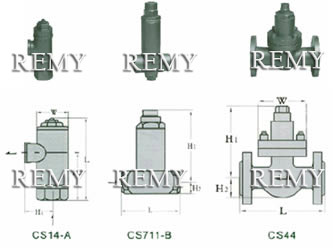

外形连接尺寸及技术参数表

产品型号	公称通径 (DN)	连接方式	使用压力（MPa）	最高允许温度(℃)	外形尺寸（mm）				参考重量（㎏）
产品型号	公称通径 (DN)	连接方式	使用压力（MPa）	最高允许温度(℃)	L	h2	H2	W	参考重量（㎏）
CS14F-16C	15～25	螺纹	0.01～1.6	220	145	40	85	40	1.6
CS14F-16C	32～50	螺纹	0.01～1.6	220	175	40	100	74	2.3
CS44F-16C	15～20 25	法兰	0.01～1.6	220	150 160	150	53	55	4.5
	32～50				230	160	75	120	13
	65～80 100				260 310	180	100	150	25
	125～150				350	210	130	170	35
CS714H-16A	15～25	螺纹	0.01～1.6	220	150	40	75	45	4.6
CS714H-16A	32～50	螺纹	0.01～1.6	220	190	55	100	75	3.3
CS711H-16B	15～25 32～50	螺纹	0.01～1.6	220	95 120	110	35	53	2.2 4
SLF-20	15～20 25 32～50	法兰	0.01～2.0	250	150 160 230	180	70	40 75	5 12.5
SLF-10 20	65～80 100 125～150	法兰	0.01～2.0	250	250 310 350	205	100	170	23 25 34

选购注意事项：

本网页所示CS1/44/CS711热静力波纹管式蒸气疏水阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的CS1/44/CS711热静力波纹管式蒸气疏水阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
