700X 水泵控制阀

产品概述

700X水泵控制阀由主阀4、针阀2、电磁向导阀7、单向阀6、球阀3、电器控制。压力等级：PN10、PN16、PN25 隔膜式：DN20-450，上海日美阀门制造有限公司生产的700X水泵控制阀能够控制水泵的止回阀，当水泵停止运行前，由进口压力先关闭主阀的90%时，使水泵自动鼎峙，剩下的10%由回水关闭，可完全防止水锤现象产生，700X水泵控制阀适用于工矿企业、高层建筑中由水泵直接供水及生活用水管网系统。

700X 水泵控制阀
700X 水泵控制阀

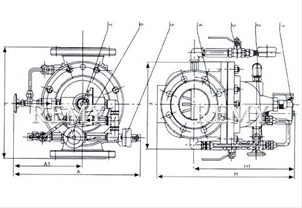

700X 水泵控制阀 结构图
700X 水泵控制阀 结构图

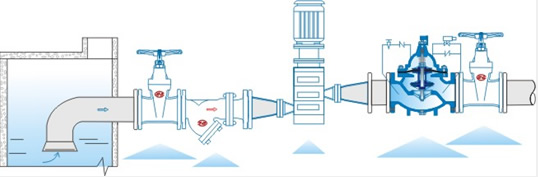

典型安装图

700X 水泵控制阀 典型安装示意图
700X 水泵控制阀 典型安装示意图

主要外形尺寸

公称通径
DN(MM)		 尺寸（mm）
L AI A HI H F
20 180 292 136 342 172 116
25 180 292 136 342 172 116
32 180 292 136 342 172 116
40 240 330 155 395 225 168
50 240 330 155 395 225 168
65 250 350 165 405 270 180
80 285 365 175 430 289 210
100 360 410 195 510 375 284
125 400 455 220 560 420 310
150 455 475 230 585 450 370
200 585 530 255 675 722 463
250 650 623 300 730 769 525
300 800 700 340 760 906 625
350 860 840 415 840 1480 705
400 960 880 430 910 1027 778
450 1075 930 460 1030 1027 778

选购注意事项：

本网页所示700X 水泵控制阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的700X 水泵控制阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
