500X泄压持压阀

产品概述

上海日美阀门制造有限公司生产的500X泄压持压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。500X泄压持压阀也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。500X 泄压持压阀系统动作平稳、强度高、使用寿命长。500X泄压持压阀适用于600mm 口径以下的管道。

 500X泄压持压阀
500X泄压持压阀
500X泄压持压阀 结构图
500X泄压持压阀 结构图

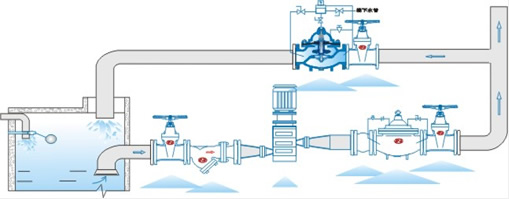

典型安装图

500X泄压持压阀 典型安装示意图
500X泄压持压阀 典型安装示意图

主要外形尺寸

公称通径DN(mm) 尺寸(mm)
L A1 A h2 H
20 150 130 333 463 557
25 160 130 333 463 557
32 180 130 333 463 557
40 200 140 343 516 610
50 203 140 343 516 610
65 216 140 355 520 625
80 241 145 360 537 642
100 292 155 400 596 750
125 330 165 420 653 808
150 356 180 435 709 864
200 495 205 480 805 1135
250 622 225 530 855 1185
300 698 245 575 953 1325
350 787 275 620 990 1385
400 914 285 668 1030 1445
450 978 285 668 1030 1445
500 978 410 780 750 1110
600 1230 456 888 850 1286

选购注意事项:

本网页所示500X泄压持压阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的500X泄压持压阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
