QQ41M一体式高温球阀替代球阀

QQ41M一体式高温球阀替代球阀

性能规范

型号 公称压力 【MPa】 试验压力【MPa】 工作温度 ℃ 适用介质
强度 密封
QQ41M-16P 1.6 2.4 1.8 -10~300 瞬时350 水蒸汽.油品氨.醋 酸介质类
QQ41M-25P 2.5 4.0 2.8

主要零件材质

序号 零件名称 铸钢 不锈钢
C F
1 阀体螺塞 WCB F304
2 球体 WCB-镀铬 F304
3 阀杆 45#-镀硬铬 F304
4 阀座 聚四氟乙烯-石墨+高弹性胶【8202】型
5 填料

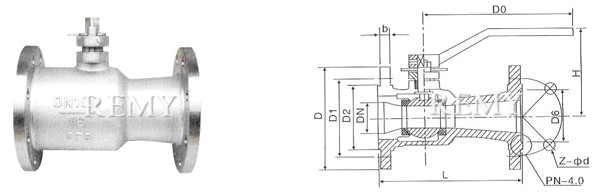

QQ41M-1.6C P R主要外形尺寸和连接尺寸 单位；MPa

DN L D D1 D2 b Z-Фd H D0
15 130 95 65 45 16 4-Ф14 105 150
20 140 105 75 55 16 4-Ф14 110 150
25 150 115 85 65 16 4-Ф14 120 160
32 165 135 100 78 18 4-Ф18 140 180
40 180 145 110 85 18 4-Ф18 155 250
50 200 160 125 100 20 4-Ф18 175 300
65 220 180 145 120 20 4-Ф18 195 300
80 250 195 160 135 22 8-Ф18 225 320
100 280 215 180 155 24 8-Ф18 250 320
125 320 245 210 188 26 8-Ф18 270 360
150 360 280 240 210 28 8-Ф18 290 360
200 400 335 295 265 30 12-Ф23 350 500
250 450 405 355 320 32 12-Ф25 405 550
300 500 460 410 375 34 12-Ф25 465 600

QQ41M-25C P R主要外性尺寸和连接尺寸

DN L D D1 D2 b f Z-Фd H L0
20 140 105 75 55 16 2 4-Ф14 110 150
25 150 115 85 65 16 2 4-Ф14 120 160
32 165 135 100 78 18 2 4-Ф18 145 160
40 180 145 110 85 20 3 4-Ф18 155 250
50 200 160 125 100 20 3 4-Ф18 175 300
65 220 180 145 20 22 3 4-Ф18 195 300
80 250 195 160 135 22 3 8-Ф18 225 320
100 280 230 190 160 24 3 8-Ф23 255 320
125 320 275 220 188 28 3 8-Ф25 285 400
150 360 300 250 218 30 3 8-Ф25 295 400
200 400 360 310 278 34 3 12-Ф25 350 500
250 450 425 370 332 36 3 12-Ф30 405 550
300 500 485 430 390 40 4 16-Ф30 465 600

选购注意事项：

本网页所示QQ41M一体式高温球阀替代球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的QQ41M一体式高温球阀替代球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
