QJ41M一体式高温球阀替代截止阀

QJ41M一体式高温球阀替代截止阀

规格规范

型号 公称压力 【Mpa】 试验压力【Mpa】 工作温度 ℃ 适用介质
强度【水】 密封【水】 气密封
QP41M-1.6 1.6 2.4 1.8 0.6 ≤250 蒸汽.气水.油品.煤气. 天然气.氨 .醋酸铜.氨液
QP41M-2.5 2.5 4.0 2.8 ≤300

主要零件材质

零件名称 材料
Q41M-1.6 Q41M-2.5
阀体 HT200 QT450-10
球体 阀杆 不锈钢
密封圈 碳石墨
扳手 QT450-10

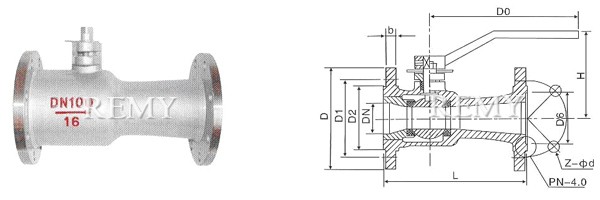

QJ41M-1.6主要外形尺寸和连接尺寸 单位；MPa

DN L D D1 D2 b Z-Фd H D0
15 130 95 65 45 16 4-Ф14 105 150
20 150 105 75 55 110
25 160 115 85 65 120 160
32 180 135 100 78 18 4-Ф18 140 180
40 200 145 110 85 155 250
50 230 160 125 100 20 175 300
65 290 180 145 120 195
80 310 195 160 135 22 8-Ф18 225 320
100 350 215 180 155 24 250
125 400 245 210 188 26 8-Ф23 270 360
150 480 280 240 210 28 290
200 600 335 295 265 30 12-Ф23 350 450

QJ41M-2.5主要外形尺寸和连接尺寸 单位；MPa

DN L D D1 D2 b Z-Фd H D0
15 130 95 65 45 16 4-Ф14 105 150
20 150 105 75 55 110
25 160 115 85 65 120 160
32 180 135 100 78 18 4-Ф18 140 180
40 200 145 110 85 20 155 250
50 230 160 125 100 175 300
65 290 180 145 120 22 8-Ф18 195
80 310 195 160 135 225 320
100 350 230 190 160 24 8-Ф23 250
125 400 270 220 188 28 8-Ф25 270 360
150 480 300 250 218 30 290
200 600 360 310 278 34 12-Ф25 350 450

选购注意事项：

本网页所示QJ41M一体式高温球阀替代截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的QJ41M一体式高温球阀替代截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
