Q71信号球阀

Q71信号球阀
Q71信号球阀

产品特点

球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

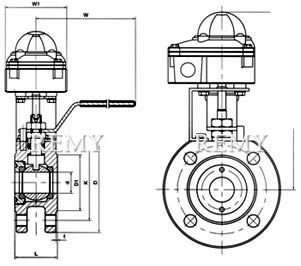

Q71信号球阀 结构图
Q71信号球阀 结构图

主要外形和连接尺寸

ZSQ72F-16
通径DN d L D K n-Md f H W W1
mm in
15 1/2″ 14 35 90 65 4-M12 2 170 145 90
20 3/4″ 19 38 100 75 4-M12 2 175 145 90
25 18″ 24 42 110 85 4-M12 2 180 160 90
32 11/4″ 29 50 135 100 4-M16 2 195 180 90
40 11/2″ 38 60 145 110 4-M16 2 205 220 90
50 2″ 48 72 160 125 4-M16 3 230 230 90
65 21/2″ 64 95 180 145 4-M16 3 245 250 90
80 3″ 72 118 195 160 8-M16 3 270 290 90
100 4″ 92 140 215 180 8-M16 3 290 350 90
125 5″ 110 175 245 210 8-M16 3 460 90
150 6″ 135 210 280 240 8-M20 3 610 90
200 8″ 175 300 335 295 12-M20 3 840 90

选购注意事项:

本网页所示Q71信号球阀(qiufa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类球阀厂家提供的参考,详细的Q71信号球阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
