Q941F四通四密封电动球阀

Q941F四通四密封电动球阀
Q941F四通四密封电动球阀

应用规范

1、设计、制造 按GB12237-89
2、结构长度按 SDV-2002
3、连接法兰：JB79-94
4、阀门检查和试验按GB13927-89

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

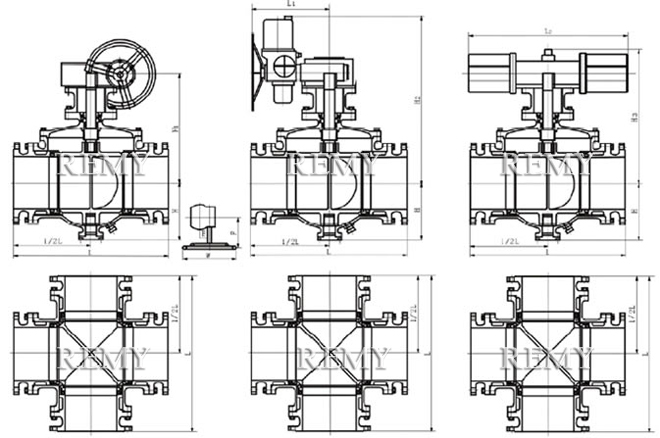

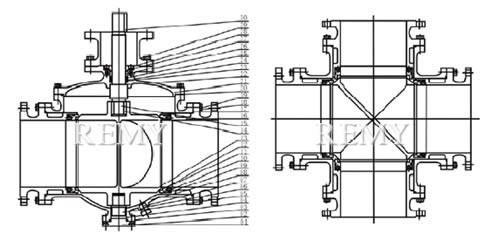

Q941F四通四密封电动球阀 结构图1
Q941F四通四密封电动球阀 结构图1
Q941F四通四密封电动球阀 结构图2
Q941F四通四密封电动球阀 结构图2
Q941F四通四密封电动球阀 结构图3
Q941F四通四密封电动球阀 结构图3

该四通球阀，一阀实现正反供水切换，每转90°，供水方式切换一次，以前需四个阀门，供水时阀1、4开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4关闭，现用一台四通球阀替代，操作方便。

主要零件材料

公称通径DN 150 20x150 200 250x200 250 300x250 300 350x300 350 400x350 400 450x400 450 500x450 500 600x500 600
球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
手动 h2 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150
F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800
电动 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410
气动 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370
L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840

PN1.6 MPa主要连接尺寸及重量

公称通径DN 150 20x150 200 250x200 250 300x250 300 350x300 350 400x350 400 450x400 450 500x450 500 600x500 600
球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
手动 h2 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150
F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800
电动 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410
气动 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370
L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840

选购注意事项：

本网页所示Q941F四通四密封电动球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q941F四通四密封电动球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
