Q61F三片式活接对焊球阀

Q61F三片式活接对焊球阀
Q61F三片式活接对焊球阀

产品特征

公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
对焊标准（BW）：GB12224·ANSI B 16·25

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

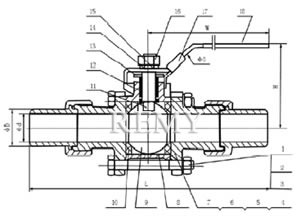

Q61F三片式活接对焊球阀 结构图
Q61F三片式活接对焊球阀 结构图

主要连接尺寸及重量

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 2 1/2″ 2″
d 11.6 12.7 15 20 25 32 38 50.8
D 17 17 21 26 31 38 46 60
L 150 150 180 195 210 225 260 300
H 48 48 54 57 73 79 81 97
E 120 120 120 130 154 154 185 185

主要零件材料

序号 零件名称 材质
1 螺栓 不锈钢SS304
2 弹簧垫圈 不锈钢SS304
3 螺母 不锈钢SS304
4 阀盖 不锈钢CF8/CF8M
5 螺母 不锈钢CF8
6 套管 不锈钢CF8
7 垫圈 聚四氟乙烯PTFE
8 阀体 不锈钢CF8/CF8M
9 球 不锈钢CF8M
10 阀座 聚四氟乙烯PTFE
11 阀杆 不锈钢SS316
12 填料 聚四氟乙烯PTFE
13 压紧螺母 不锈钢SS304
14 手柄 不锈钢SS304
15 弹簧垫圈 不锈钢SS304
16 螺母 不锈钢SS304
17 锁片 不锈钢SS304
18 手柄套 塑料

选购注意事项：

本网页所示Q61F三片式活接对焊球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q61F三片式活接对焊球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
