Q11H三片式锻钢球阀

Q11H三片式锻钢球阀
Q11H三片式锻钢球阀

适用标准

1、设计和制造标准根据：BS5351 MSS SP-118;
2、连接端根据：
1）承插焊根据：ANSI B16.11;JB/T1751
2）螺纹端根据：ANSI B16.11;JB/T1751
3）对焊端根据：ANSI B16.25;JB/T12224
4）法兰端根据：ANSI B16.5;JB79
3、检验与试验根据：API 598;GB/T13927;JB/T9092
4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM
6、阀体主要材料：A105;LF2;F304(L);F316(L);F51

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

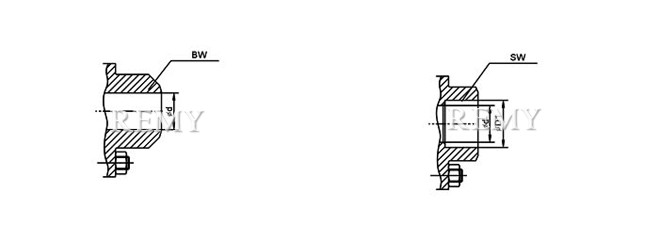

Q11H三片式锻钢球阀 结构图1
Q11H三片式锻钢球阀 结构图1
Q11H三片式锻钢球阀 结构图2
Q11H三片式锻钢球阀 结构图2

主要零件材质表

序号 零件名称 材质
1 阀体 Body A105 A304
2 密封圈 Sealing Ring APTFE & PEEK
3 球体 Ball F6 F304
4 阀杆 Stem 410 304
5 O型圈 O-ring VITON
6 垫片 Gasket PTFE
7 螺栓 Bolt B7 B8
8 螺母 Nut 2H 8
9 薄型螺母 Flat nut 8

Class800、1500主要外型及连接尺寸表

FP 1/4 3/8 1/2 3/4 1 11/4 1/2 2
L 92 92 92 111 127 140 152 152
Class800
Class1500 		6
6 		9
9 		13
13 		19
18 		25
23 		32
28 		38
35 		49
49
H 70 70 70 80 80 105 105 115
W 125 125 125 215 215 250 250 290
重量 (Kg) Weight(Kg) 2.5
2.5 		2.4
2.4 		2.3
2.5 		3.4
3.7 		6.4
5.8 		6.4
6.8 		11
11.5 		13
13.7

选购注意事项：

本网页所示Q11H三片式锻钢球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q11H三片式锻钢球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
