Q947H固定球阀

Q947H固定球阀
Q947H固定球阀

应用范围

操作的可靠性
大口径球阀的相对连动部(阀座和阀杆轴承)由于采用了摩擦系数小的特氟龙,因而操作扭距小,此外,由于密封润滑脂的长期润滑,使得操作更加灵活。

阀座结构
阀座的结构有两种:单密封和双密封结构,一般具有自泄压机能的是单密封,双密封则由阀体上附加的安全泄压。

阀杆加长
阀杆加长适于埋地及低温用,加长尺寸根据需要确定,操作方式有手动、气动、电动、气液连动等。

对外力的安全性
阀体的壁厚根据高压容器的安全法规进行设计,对承受外力抗弯曲等符合API6D规定,强度足够。
阀杆压盖部密封

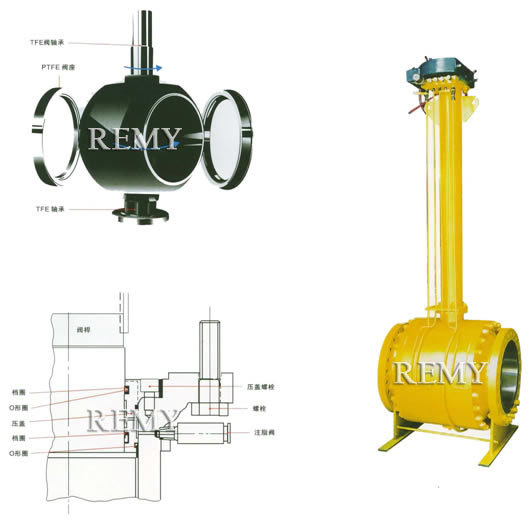

填料压盖部密封如图所示采用了四个O型圈和密封注脂装置。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q947H固定球阀 结构图1
Q947H固定球阀 结构图1
Q947H固定球阀 结构图2
Q947H固定球阀 结构图2

主要零件材质

序号 材料
标准 零件名称
材料牌号
材料
标准 零件名称
材料牌号
碳钢 不锈钢 碳钢 不锈钢
GB ASTM GB ASTM GB ASTM GB ASTM
01 底盖 25 A105 1Cr18Ni9Ti F304/F316/
F304L/F316L
18 上阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
02 底盖螺钉 25CrMoA A193-B7 1Cr17Ni2 A193-B8M 19 上阀杆轴承 金属夹
PTFE
金属夹
PTFE
金属夹
PTFE
金属夹
PTFE
03 垫圈 氟橡胶;PTFE; 金属夹石墨 20 止推轴承 PTFE PTFE PTFE PTFE
04 止推轴承 金属夹PTFE 21 阀座O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
05 下阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
22 填料O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
06 下阀杆轴承 氟橡胶;PTFE; 金属夹石墨 23 阀杆填料函 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
07 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
24 垫圈 氟橡胶;PTFE,金属夹石墨
08 螺母 45 A194-2H 0Cr18Ni A194-8M 25 阀杆填料 石墨
09 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 26 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
10 垫圈 金属夹石墨 27 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B7M
11 阀盖 WCB A316-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
28 阀杆填料 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M
CF3/CF3M
12 阀座O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶 29 螺母 45 A194-2H 0Cr18Ni A194-8M
13 阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH 30 支架 WCB WCB WCB WCB
14 阀座 PTFE;PPL PTFE;PPL PTFE;PPL PTFE;PPL 31 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
15 阀座支承圈 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
32 垫圈 氟橡胶;PTFE;金属夹石墨
16 球体 1Cr18Ni9Ti 304 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
33 排污塞 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
17 球体键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2

选购注意事项:

本网页所示Q947H固定球阀(qiufa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类球阀厂家提供的参考,详细的Q947H固定球阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
