Q61 F/N高压焊接球阀

Q61 F/N-160/320 C/P高压焊接球阀
Q61 F/N-160/320 C/P高压焊接球阀

产品特征

公称压力：16-32MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
焊接类型：对焊（BW）、承插焊（SW）

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

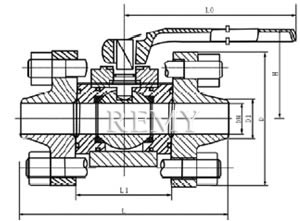

Q61 F/N-160/320 C/P高压焊接球阀 结构图
Q61 F/N-160/320 C/P高压焊接球阀 结构图

PN1.6 MPa主要连接尺寸及重量

型 号 公称通径 尺寸（mm）
L L1 D D1 H Lo
Q61F/N-160
Q661F/N-160		 10 150 60 90 18 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800 气动装置
Q661F/N-160
Q661F/N-320		 10 150 60 90 18 211 255 QD60
15 170 70 100 23 293 348 QD100
20 191 81 110 29 297 348 QD100
25 205 95 115 36 303 348 QD100
32 230 110 150 43 456 520 QD150
40 260 120 170 49 463 520 QD150
50 330 140 200 61 478 520 QD150
65 360 150 225 80 180 500 -
80 380 160 270 105 200 600 -
100 430 188 320 118 245 800 -

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、
油品 		Q61N-160/320C
Q661N-160/320C		 A105、45 1Cr18/
1Cr18Ni9Ti		 铸铁
WCB		 聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL		 聚四氟乙烯PTFE
对位聚苯PPL
硝酸类 Q61N-160/320P
Q661N-160/320P		 304/
1Cr18Ni9Ti		 304/
1Cr18Ni9Ti
醋酸类 Q61N-160/320R
Q661N-160/320R		 316/
1Cr18Ni12Mo2Ti		 316/
1Cr18Ni12Mo2Ti

选购注意事项：

本网页所示Q61 F/N高压焊接球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q61 F/N高压焊接球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
