Q11F法兰整体式球阀

Q11F法兰整体式球阀
Q11F法兰整体式球阀

产品特点

球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
该球阀既具有广式球阀体积小、安装方便的特点,又具有国标法兰球阀全通径不易泄漏的优点,一举改变了以往广式法兰球阀流量小,易泄漏的痼疾,也解决了国标法兰球阀过于笨重的缺点,而球阀阀体可采用精铸造工艺,外形美观大方。全通径、大径量,连接尺寸符合广式法兰球阀标准,预计将在越来越多的管道上得到广泛的使用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

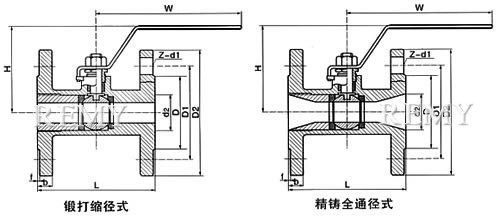

Q11F法兰整体式球阀 结构图
Q11F法兰整体式球阀 结构图

主要连接尺寸及重量

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q11F-16C、Q11F-25C
Q11F-40C
A105、45 1Cr18/1Cr18Ni9Ti


SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P
SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R
SS316/Cr18Ni12M°2Ti SS316/1Cr18Ni12M°2Ti

注:填料仓整体法兰球阀结构尺寸与方式法兰球阀相同,别外我公司不定期生产填料仓内螺纹球阀,广泛用于燃气、化工、石油等行业。

选购注意事项:

本网页所示Q11F法兰整体式球阀(qiufa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类球阀厂家提供的参考,详细的Q11F法兰整体式球阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
