法兰连接L型、T型(44)/(45)三通球阀

Q44/Q45法兰连接L型、T型(44)/(45)三通球阀
Q44/Q45法兰连接L型、T型(44)/(45)三通球阀

产品特点

一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。
它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
二、四阀座密封三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵
活控制管路中介质的合流或分流。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q44/Q45法兰连接L型、T型(44)/(45)三通球阀 结构图
Q44/Q45法兰连接L型、T型(44)/(45)三通球阀 结构图

主要零件材质

零件名称
Accessory name
材 质 Material
GB ASTM
阀体、阀盖
Body,bonnet
WCB A216-WCB
密封圈
Sealing Ring
PTFE、对位聚苯
PTFE、Counterpoint polypheny1
PTFE、对位聚苯
PTFE、Counterpoint polypheny1
球体 Ball 1Cr18Ni9Ti SS 304
阀座、阀杆
Seat、Stem
2Cr13 A246-416
双头螺柱
Dual-head double-screw bolt
35CrMoA A193-B7

主要性能规范

公称压力 PN(MPa)
Nominal diameter
试验压力 Test pressure
壳体
Shell
高压液密封
High-pressure liquid sealing
低压气密封
Low-pressure hermetic sealing
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.O 2.2
适用工况
Applicable
Operating
Mode
适用介质
Applicable medium
水、油品、气等非腐蚀介质和酸碱腐蚀介质
Non-corrosion medium such as water, oil products,
and gas, etc,and nitric acid corrosion medium.
适用温度
Applicable temperature
-28-350℃
应用规范
Applicable
specification
连接法兰
Connecting flange
JB79-59、GB9113、HG20592-97、ANSI B16.5
检验试验
Test and inspection
GB9/T 9092-99、API 598
其余制造规范均按本厂标准
Other manufacturing standard is according to the standard of our factory.

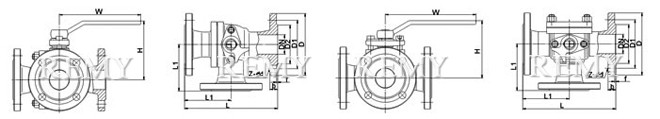

主要外型与连接尺寸表

公称
压力
或压
力级
主要尺寸 公称通径
15/
1/2"
20/
3/4"
25/1" 32/
11/4"
40/
11/2"
50/2" 65/21/2" 80/3" 100/4" 125/5" 150/6" 200/8"
PN1.6MR L 150 150 180 200 220 240 260 280 320 380 440 550
PN2.5MPa L1 75 75 90 1OO 1 O 120 130 140 160 190 220 275
PN4.OMR H 90 90 102 115 135 140 155 185 21O 275 305 335
CLASS150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>

选购注意事项:

本网页所示Q44/Q45法兰连接L型、T型(44)/(45)三通球阀(qiufa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类球阀厂家提供的参考,详细的Q44/Q45法兰连接L型、T型(44)/(45)三通球阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
