BQ41/BQ71法兰连接保温球阀(特种球阀)

BQ41/BQ71法兰连接保温球阀(特种球阀)
BQ41/BQ71法兰连接保温球阀(特种球阀)

产品特点

该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

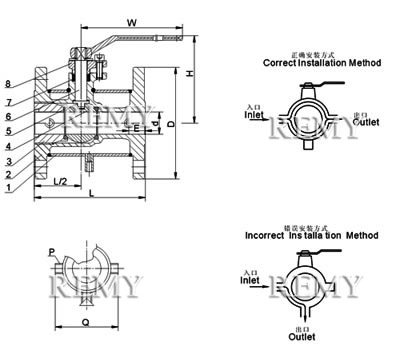

BQ41/BQ71法兰连接保温球阀(特种球阀) 结构图
BQ41/BQ71法兰连接保温球阀(特种球阀) 结构图

技术规范

设计标准
Design Standard
ASME B 16.34 GB/T 12224
结构长度
Structure length
ASME B 16.10 GB/T 12221
连接法兰
Connecting flange
ASME B 16.5 JB/T 79
驱动方式
Driving manner
手动、电动、气动
Manual,Moton driving,Pneumatil
试验和检验
Test & Inspection
JB/T9092 API 598
适用介质
Applicable medium
重油、胶类等易凝固介质
Heavy oil,glue and other easy-clotting medium

主要零件材质表

序号 零件名称
Accessory name
材 质 Material
GB ASTM
1 夹套 Jacket 25 A105
2 阀座 Seat WCB A216-WCB
3 阀体 Body 25 A105
4 密封圈 SealingRing PTFE、对位聚苯
PTFE、Counterpoint polypheny1
5 球体 Ball
6 阀杆 Stem 1Cr13 A247-410
7 填料 Stuffing 柔性石墨 Graphite
8 填料压盖 Gland WCB A216-WCB

主要外型及连接尺寸表

公称通径 (DN) b L D E Q H W 管螺纹
Pipe thread
(mm) (in) (mm) (in) P
20 3/4″ 19 117 40 11/2″ 58.5 147 101 170 G3/4″
25 1″ 25 127 50 2″ 62.5 156 106 170 G3/4″
40 11/2″ 38 165 65 21/2″ 63.5 181 125 250 G3/4″
50 2″ 51 178 80 3″ 68 218 135 250 G3/4″
80 3″ 76 229 150 6″ 82 275 193 350 G3/4″
100 4″ 102 254 200 8″ 83 300 265 420 G3/4″
150 6″ 152 292 250 10″ 95 403 355 1000 G3/4″
200 8″ 203 330 300 12″ 100 492 410 1300 G3/4″
备 注Remarks 法兰尺寸请按对应的通径参阅样本《主要外型及连接尺寸表》
Flange dimension refer to the sample book of form
of Main Types andConnecting Dimension,
according to the corresponding diameter
