XLA210A/XLA220A智能法兰安装式变送器

XLA210A/XLA220A智能法兰安装式变送器

特性

XLA510A绝对压力变送器和XLA530A压力变送器用于测量液体、气体或蒸汽压力,并将其转变成4~20mADC的电流信号输出。XLA510A和XLA530也可与BRAINTM手操器、CENTUMCSTM、μXLTM或 275手操器进行通讯实现远程设定、监控等功能。

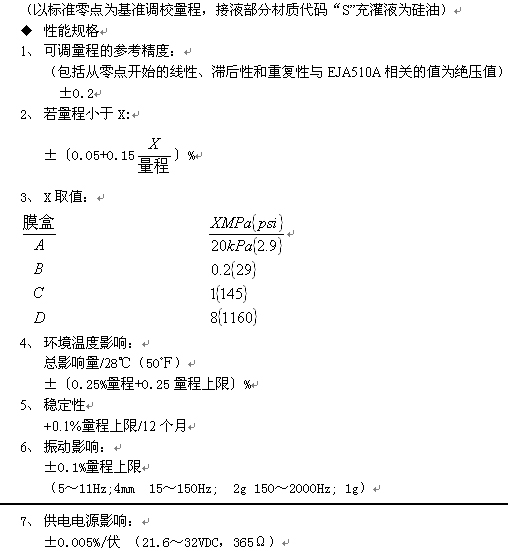

标准规格

标准规格

功能规格

(与XLA510A相关的压力为绝对压力)

量程/范围 kpa InH2O (/D1) MBar(/D3) mmH2O(/D4)
M 量程 1~100 4~400 10~1000 100~10000
范围 100~100 400~400 1000~1000 10000~10000
H 量程 5~500 20~2000 50~5000 0.05~5kgf/cm2
范围 500~500 -2000~2000 -5000~5000 -5~5kgf/cm2

◆ 调零
在膜盒量程的上下限范围内,零点可任意调整
◆ 外部 调零
通过外部调零螺钉,可在测量范围内对零点进行连接调校,分辨率为0.01%。量程可通过数字表头上的量程设定开关进行现场调校
◆ 安装位置影响
与膜片面平行方向的安装位置变化不会造成零点漂移,
与膜片面垂直方向放置到90°,将会产生0.2kPa﹛0.8inH2O﹜的零漂,并可通过调零校正。

四、 XLA510A和XLA530A智能绝对压力/压力变送器型谱表

型号 说明
XLA210A   法兰安装式差压变送器(平膜片型)
输出信号 E   4~20mA,数字通讯? 协议
B   模拟式带可调
测量量程
(膜盒)
  M   1~100KPa﹛100~10000mmH2O﹜
H   5~500 KPa﹛0.05~5kgf/cm2﹜
高压侧(法兰侧)接液部分材质(注1)       「膜片」 「其它」
S   SUS316L SUS316L
H   哈氏合金C-276 哈氏合金C
T
法兰规格※   J1   JIS 10K
J2   JIS 12K
A1   ANSI 150
A2   ANSI 300
P1   JPI 150
P2   JPI 300
D2   DIN PN10/16
D4   DIN PN25/40
G2   GB PN10/16(GB 9115.9-88)
G4   GB PN25/40(GB 9115.11-88)
法兰尺寸/材质※   D   3-inch(80mm,DN80)/S25C
E   3-inch(80mm,DN80)/SUS304
F   3-inch(80mm,DN80)/SUS316
低压侧管
道连接 ※
  0   无管道连接件? (Rc1/4内螺纹在容器法兰上)
1   带Rc1/4内螺纹的过程接头
2   带Rc1/2内螺纹的过程接头
3   带1/4NTP内螺纹的过程接头
4   带1/4NTP内螺纹的过程接头
5   无管道过程连接件? (1/4NTP内螺纹在容室法兰上)
  法兰螺栓
材质
  A   SCM435
B   SUS630
C   SCH660
安装方式   -9   水平配管连接,左边高压
接线口?※   2   1/2NPT内螺纹,2处接线口
4   M20内螺纹,2处接线口
5   G1/2内螺纹,2处接线口带一个盲塞
7   1/2NPT内螺纹,两个电气接口,一个盲塞
9   M20内螺纹,两个电气接口,一个盲塞
显示表头※   D   数字表头
E   带设定按钮的数字表头
N   (无表头)
    N   通常为N
附加选项代码   /□选项规格

例:XLA530A-DAS4N-02NN/□ ※号是标准规格中最具代表性的规格。

选购注意事项:

本网页所示XLA210A/XLA220A智能法兰安装式变送器样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的XLA210A/XLA220A智能法兰安装式变送器说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
