XL3351：3051AP智能压力变送器

XL3351：3051AP智能压力变送器

主要特点

XL3351：3051系列的基本型产品包括压力、绝压、微差压、差压、和高静压等类型，是自动化系统中用途较广泛的产品，XL3351：3051智能型变送器可进行连续自检，如发现问题变送器则激活用户可选的模拟输出报警， 手操器可以查询变送器以确定问题所在。

外形安装尺寸图

外形安装尺寸图

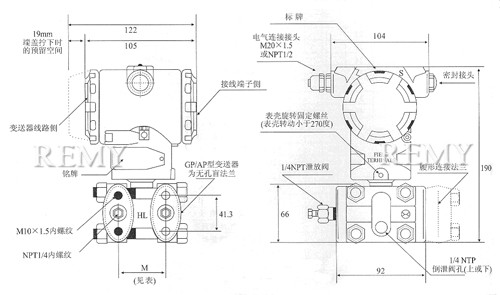

变送器外形尺寸图

测量范围（代码） 2,3,4,5 6 7 8 9
M（mm） 54 55.2 55.6 57.2 59

XL3351：3051AP智能压力变送器型谱表

型号 说明
XL3351：3051 □ □ □□ □□ □ □
AP             绝对压力变送器 智能 协议
  测量范围 4           0~6~40kPa
5           0~40~200kPa
6           0~160~1000kPa
7           0~0.4~2.5kPa
8           0~1.6~10kPa
输出   E         普通模拟型 （4mA~20mA DC 带可调阻尼）
S         标准智能型 （4mA~20mA DC按键设定带 协议）
J         标准智能型 （4mA~20mA DC输出为带可调阻尼）
  结构材料           法兰接头 排气/排液阀 隔离膜片
12       碳钢镀镍 316不锈钢 316不锈钢
13       碳钢镀镍 哈氏合金C 哈氏合金C
14       碳钢镀镍 蒙乃尔 蒙乃尔
15       碳钢镀镍 316不锈钢 钽
22       316不锈钢 316不锈钢 316不锈钢
23       316不锈钢 316不锈钢 哈氏合金C
24       316不锈钢 316不锈钢 蒙乃尔
25       316不锈钢 316不锈钢 钽
33       哈氏合金C 哈氏合金C 哈氏合金C
35       哈氏合金C 哈氏合金C 蒙乃尔
44       蒙乃尔 蒙乃尔 钽
      选件   M1     线性指示表（0~100%刻度）
M3     LCD数字量程显示 （液晶）
M4     LED数字量程显示 （数码管）
M5     LDC数字量程0~100%显示 （液晶）
M6     LED数字量程0~100%显示 （数码管）
B1     管装弯支架（2”管子）
B2     板装弯支架
B3     管装平支架（2”管子）
D1     法兰侧面排气/排液阀在上部
D2     法兰侧面排气/排液阀在下部
P     1/4-14NPT连接
J     “丁”字形接头：M20×1.5阳螺纹
N     “腰” 字形接头：1/2-14NPT椎管螺纹
C12     1/2-14NPT引压过渡头及后部焊接引压管（不锈钢）
  A   隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6
I   本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通选择)
精度等级   1 0.075
2 0.2
3 0.5
XL3351：3051-AP 4 E 12 M1 A I选型举例

注：如选防爆型本安产品需带表头，只能带指针表头

选购注意事项：

本网页所示XL3351：3051AP智能压力变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL3351：3051AP智能压力变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
