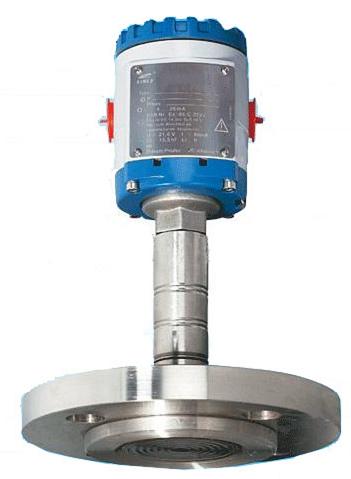

XL-800液位变送器

XL-800液位变送器

一、用途

XL-800变送器由压阻式传感器和信号转换模块组成,传感器的核心部件为单晶硅片,当单晶硅片受压时,本身的电阻率要发生弯化。通过半导体平面工艺在硅片上扩散形成四个电阻,连接成斯通电桥,在恒定的电流作用下,可输出与压力信号成正比的电压信号,信号转换模块将传感器的电压信号经过处理,转换成4~20mA标准信号。 XL-800压力变送器可以用来测量流体(液体,气体和蒸气)的压力,液位等参数,并将被测量信号转换成4~20mA标准电信号输出,该输出可作为指示、记录和调节器的输入信号。XL-800压力变送器具有体积小,重量轻,精度高,价格低等优点,可带有现场指示电表,零点迁移,量程扩展等功能,可本安和隔爆,具备有工业用压力变送器所有功能。

二、 主要技术指标

使用对象:液体,气体和蒸气
范围:0-0.1~10KPa
0~0.02MPa-0.1MPa
3:0~0.1MPa~0.5MPa
4:0~0.2MPa~1MPa
5:0~1MPa~5MPa
6:0~2MPa~10MPa
7:0~10MPa~50MPa
输出:4~20mA DC
负载特性:
工作电源:12-36V DC
输出指示
指示精度:±2%
迁 移:变送器可作校验量程的50%的零位正迁移,但校验量程的上限值不得超过上限量程限。不可进行负迁移
过 压:量程限的2倍(除量程7:0-50MPa为1.5倍)
温度范围:
工作温度范围:-25~C~-80~C
储存温度范围:-40~C~-120~C
湿度范围:0~100%相对湿度
启动时间:2秒,不需要预热
精 度:量程的±2%,包括线性,压差,重复性。
综合温度误差为最大量程的0.75%/55~C
振动影响:在任何方向上,振动频率到200Hz时,所引起的振动误差为最大测量范围的0.25%/g
时间响应:小于0.2秒
隔离膜片:316SST
传感器壳体:1Cr18Ni9Ti
灌充液:硅油
流程连接口:按选型资料可选
电气连接:电子盒的连接过线孔为1/2-14NPT锥管螺孔,电气连接端子排位于电子盒的接线端侧。
重 量:约1Kg

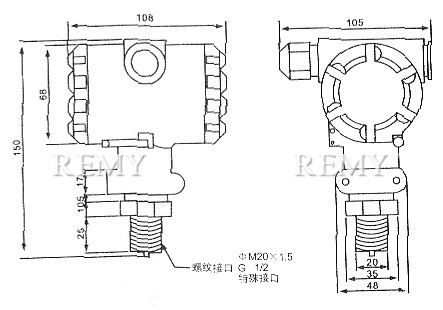

三、外形尺寸

外形尺寸

四、XL-800液位变送器型谱表

XL-800 液位变送器
材质 C 扩散硅液位变送器
D 远传隔离液位变送器
测量范围   1 0~1m~3m
2 0~1m~10m
3 0~10m~20m
4 0~20m~40m
5 0~1mPa~3.5MPa
6 0~3MPa~7MPa
输出信号   E 4-20mADC
S 4-20mADC (带 协议)
隔离膜片   K 316不锈钢,强碱,弱酸、场合温度过-40℃~80℃
T E+H陶瓷电容,强腐蚀、温度-40~125℃场合
精度等级   A ±0.1%
B ±0.25%
C ±0.5%
法兰结构   M 2” 150lb
A 3” 150lb
B 4” 150lb
N 2” 150lb
C 3” 150lb
D 4” 150lb
结构形式   N 普通型
I 防爆(本安)
现场显示表头   0 不带现场表头(可不注)
M1 带0~100%指针表头
M3 带31/2位数显
传感膜片和低压 偶结构材料   22 316SST 316SST 硅油
23 哈氏合金C 哈氏合金C-276 硅油
55 碳钢镀镍 316SST 硅油
过程充油   A 高温硅油-20℃~180℃ D.C.740
B 高温硅油-20℃~280℃ D.C.200
XL-800 AG IEK AIN O 选型举例

选购注意事项:

本网页所示XL-800液位变送器样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的XL-800液位变送器说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
