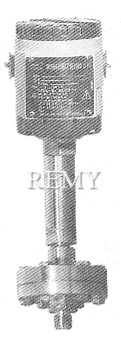

XL-133C法兰式隔膜压力变送器

XL-133C法兰式隔膜压力变送器

一、特性

XL-133C变送器设计采用三种不同类型结构的焊接密封隔离膜片过程连接方式，能适用多种不同过程测量的特点及要求：1、焊接螺纹连接；2、无法兰托架连接；3、非焊接螺纹连接。膜片可用多种合金材料制作。加装温度隔离器或毛细管结构，耐350℃高温介质。 “Z”型为本安或隔爆型。 适用于高温、强腐蚀介质的压力测量。 其一用般技术性能与XL133A基本相同。

二、 测量范围

绝对压力：最大测量范围0~6MPa
最小测量范围0~20KPa
绝对压力：最大测量范围0~6MPa
最小测量范围0.0~20KPa
负绝对压力：最大测量范围-0.1MPa~+2.4MPa
最小测量范围-5KPa~+5KPa

三、 外型结构

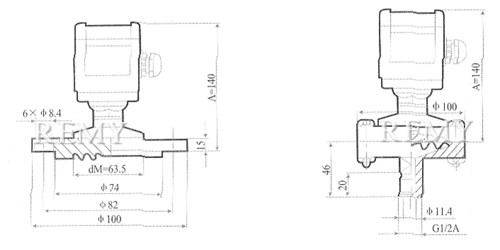

XL-133C法兰式隔膜压力变送器外形结构图

四、 过程连接

平法兰或延伸平法兰焊接密封隔膜结构连接。
法兰标准GB9123-88 DN50 DN80
延伸长度50mm、100mm、200mm PN4MPa-40 MPa(见上图)
（特殊要求可供DIN、ANSI标准）

五、 温度影响

DN50   300Pa/10k DN80   200Pa/10k
DN50 延伸50mm 300Pa/10k DN80 延伸50mm 200Pa/10k
DN50 延伸100mm 300Pa/10k DN80 延伸100mm 200Pa/10k
DN50 延伸200mm 300Pa/10k DN80 延伸200mm 200Pa/10k

六、 隔膜材料

隔离波纹膜片 连接件平法兰及延伸平法兰
不锈钢316L、哈氏合金C276 不锈钢1Cr18Ni9Ti
钽、不锈钢316L 带PTEE涂层 （特殊要求不锈钢316L）
本安型

模拟信号输出：EExib Ⅱ C T4 1 区 Exd Ⅱ C T6 1 区 不含乙炔
Tu≤70℃ 防爆证书：中国CE970637
德国LCIE91. C6106X Exia Ⅱ C T4 0 区 中国CE992038

七、 XL133C型法兰式隔膜压力变送器型谱表

型号 说明
XL133C □ □ □ □ □ □ □ □
隔膜材料 1   不锈钢316L膜片
2   哈氏合金C276膜片
5   钽膜片
7   不锈钢316L带PTFE涂层
9   约定的特殊要求
法兰材料   3   不锈钢1Cr18Ni9Ti
5   不锈钢316L
9   约定的特殊要求
过程连接标准   A   外螺纹G1/2A焊接螺纹
E   无法兰托架
F   外螺纹G1/2A非焊接螺纹 内孔Ф11.4mm
H   外螺纹G1/2A非焊接螺纹 内孔Ф11.4mm
不锈钢带PTFE涂层
Y   约定的特殊要求
隔膜中介液   A   硅油
E   甘油
G   高温油+温度隔离器
N   高温油+毛细管1m
Y   约定特殊要求
信号输出   2   模拟信号4-20mA 二线
3   模拟信号0-20mA 三线
9   约定特殊要求
外壳、显示   A   塑料外壳，电缆孔M20×1.5，IP65
B   塑料外壳，带数字显示器，电缆孔M20×1.5，IP65
P   铝外壳，电缆孔M20×1.5，IP65
F   铝外壳，带数字显示器，电缆孔M20×1.5，IP65
Y   约定的特殊要求
精度等级   3   0.2%带线性记录
6   0.5%带线性记录
9   约定特殊要求
量程、
压力、
单位		   G1G 0~1MPa表压
G2G 0~1MPa绝压
Y 非标量程
XL133C-13A A2 A3 G1G选型举例

安装附件
安装支架……G
标准电缆密封套
外螺纹M20×1.5……T
用户选用附件，请在选型代码后的括号注明所要附件的代码
例如
XL133C-□□□□□□□「GT」

选购注意事项：

本网页所示XL-133C法兰式隔膜压力变送器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的XL-133C法兰式隔膜压力变送器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
