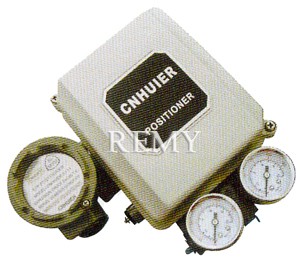

CNHUIER6000系列电气阀门定位器

产品型号规格及主要技术指标

1.概要

CNHUIER6000系列电气阀门定位器与启动执行机构配套使用,输入4~50mA DC的信号转换出空气压力,控制执行机构的动作。同时根据执行机构的行程进行反馈,从而使执行机构的行程能按控制信号进行精确定位。CNHUIER6000系列电气阀门定位器能用于单动作型和双动作型执行机构。

2 特点

1、 适用于小容量及大容量的执行机构。
2、 放大器的耗气量小、容量大。
3、 可以选择输出特性。
4、 单作用执行机构在需要反作用控制时,正作用型放大器很容易变换成反作用型放大器。
5、 耐压防爆型可在现场进行调整。
6、 本质安全的机构有着广阔的适用范围。

3. 标准规格

3-1.代码

系列 Series 6 0 0 0
防爆(防护)结构 Ex.en closure 1         耐压防爆型(隔爆型) d Exd Ⅱ BT6, Explosion proof type
2         本质安全性(本安型) i Exia Ⅱ CT6 Intrinsically safe explosion proof type
反馈(动作)方式 Feed backe style 1       直行程 执行机构用:标准型 Linear :Feedback for standard lever
2       角行程(直连式回转轴)执行机构用:标准型 Rotary: Feedback for lever
作用形式 Action type 1     单作用 执行机构用(单作用)For spring return type
2     双作用 执行机构(双作用) For double acting type
辅件 Accessories AS 带关联匹配组合空气过滤减压阀 Matched decompressor valve

3-2性能参数表

系列Series HIC6000
输入信号 Input signal 4~20mA DCThe split range is possible by span adjustment 可进行分程控制and zero adjustment 调整范围:4~12、12-20 mA DCAdjustment range : 4~12、12-20 mA DC
输入阻抗 Input impedance 250∩±5% at 25℃
输出特性 Characteristic 线性(标准型)Linear (standard)
放大器 Pilot valve 单动作型执行机构和双动作型执行机构兼用,Non-bleeding type. 单动作正作用型放大器易变换成反作用型放 Single acting and double acting type are 大器(输入信号增加,输出气压相应减小)。 available
气源压力 Air supply 0.14~0.7MPa (140~700KPa)
输出压力 Output pressure 0~0.7MPa (0~700KPa)
耗气量 Air consumption 输出气压50%时的耗气量。 Output air pressuer50%. 单动作型Single acting type :5NI/min at 140Kpa air supply 双动作型Double acting type: 15NI/min at 400Kpa air supply
最大处理容量 Max. capacity 输出侧气源放空时Capacity when output is atmospheric venting 单动作型Single acting type :175NI/min at 140Kpa air supply 双动作型Double acting type: 400NI/min at 400Kpa air supply
性能 Performance 单动作型执行机构For single acting actuator 直 线 性Linearity.……………………….±1.0% of Full stroke 滞后Hysteresis ……………………….0.5% of Full stroke 灵 敏 度Response level …………………….1.0% of Full stroke 重复精度 Repeatability………………………..0.2% of Full stroke 气源压力变动误差 Supply pressure effect………………0.1%10Kpa 双动作型执行机构 For double acting actuator 直 线 性Linearity……………………………. ±1.5% of Full stroke 滞后Hysteresis ……………………………..0.8% of Full stroke 灵 敏 度Response level…………………………..0.2% of Full stroke 重复精度 Repeatability…………………………….0.3% of Full stroke 气源压力变动误差 Supply pressure effect…………………..0.4/10Kpa 上述各数值是指在不连接阀门的情况下执行机构的性能。 The above represents the performance of the positioner on an actuator without a valve.
气源接口 Air connection RC1/4
电气接口 Wiring connection G1/2
环境温度 Ambient temperature B标准型Standard type-20~+80
湿度范围 Ambient humidity range 10~90%RH
防爆形式 Enclosure 防护等级IP65 Protection(IP65) 耐压防爆型(隔爆型)d Ex d Ⅱ BT6 Explosion proof type (Ex d Ⅱ BT6) 本质安全型(本安型)i Ex ia ⅡCT6 Intrinsically safe explosion proof type(Ex ia Ⅱ CT6)
附属机构 Standard anicillary 自动-手动切换装置 Auto, Manual change
外壳材料 Housing material 铝合金 Aluminum alloy
表面涂层 Coating 喷塑 Spray plastics
标准涂层色Coating colors 黑色 Black 浅灰 Light gray 宝蓝色 Blue
重量 Approx. Weight 2.3Kg~3Kg
附加规格 Optional specification 根据客户要求制作 Available upon request
电气接口 Wring connection 1/2NPT(室外防水型 For water proof only) 耐压填料式 Packing cable gland (耐压防爆型 For explosion proof only ) 密封接头式 Sealing fitting (耐压防爆型 For explosion proof only )
安全栅 Safety device 齐纳安全栅 Zener barrier (Ex ia Ⅱ C)
压力表刻度 Pressure gauge Mpa. Kpa. Bar. Psi
输出特性 Cam characteristic 等百分比 Equal precentage
气源接口 Air connection 1/4NPT

选购注意事项:

本网页所示CNHUIER6000系列电气阀门定位器样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的CNHUIER6000系列电气阀门定位器说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
