1199系列变送器

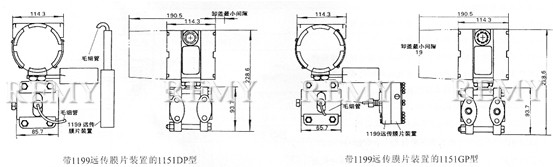

外形尺寸

外形尺寸

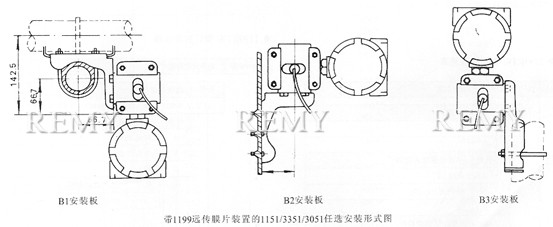

安装形式

安装形式

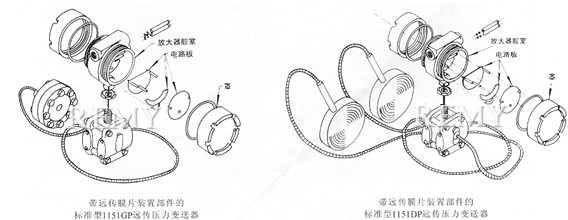

零件装配图

零件配置图

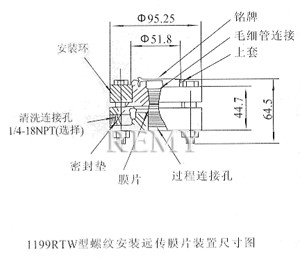

1199RTW型螺纹安装远传膜片装置尺寸图

1199RTW型螺纹安装远传膜片装置尺寸图

这种1151DP/GP远传压力变送器给用户提供了一种避免被测介质直接与变送器的隔离膜片接触的可靠的测量方法。它适用于下面几种情况:
被测介质对变送器接头和压力传感元件有腐蚀性作用时:
需要将高温被测介质与变送器隔离时;
被测介质中有固定悬浮物或高粘度易堵塞变送器的接头时;
被测介质因环境温度或流程温度变化出现固化或结晶时;
更换被测介质需要冲洗而不会交混时;
必须保持卫生条件(防污染)时。 带1199远传膜片的1151DP/GP型远传压力变送器,仍具有1151DP/GP型压力差压变送器各种特点。各种1199型远传装置的类型,供用户选型,订货时查阅,此外,还应从表15中选择适合的变送器和从表10、11、12中选择所需的毛细管,填充液一起配合使用。

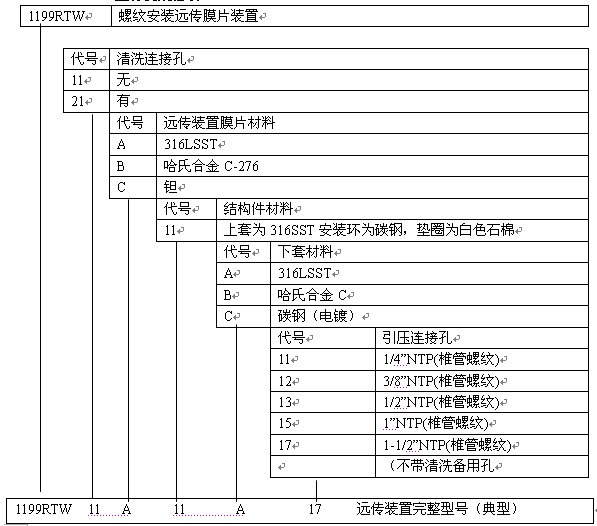

1199RTW型订货规格表

1199RTW型订货规格表1

1199RTW型订货规格表

1199RTW型订货规格表2

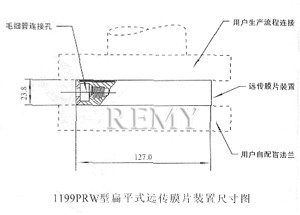

1199RTW型扁平式远传膜片装置尺寸图

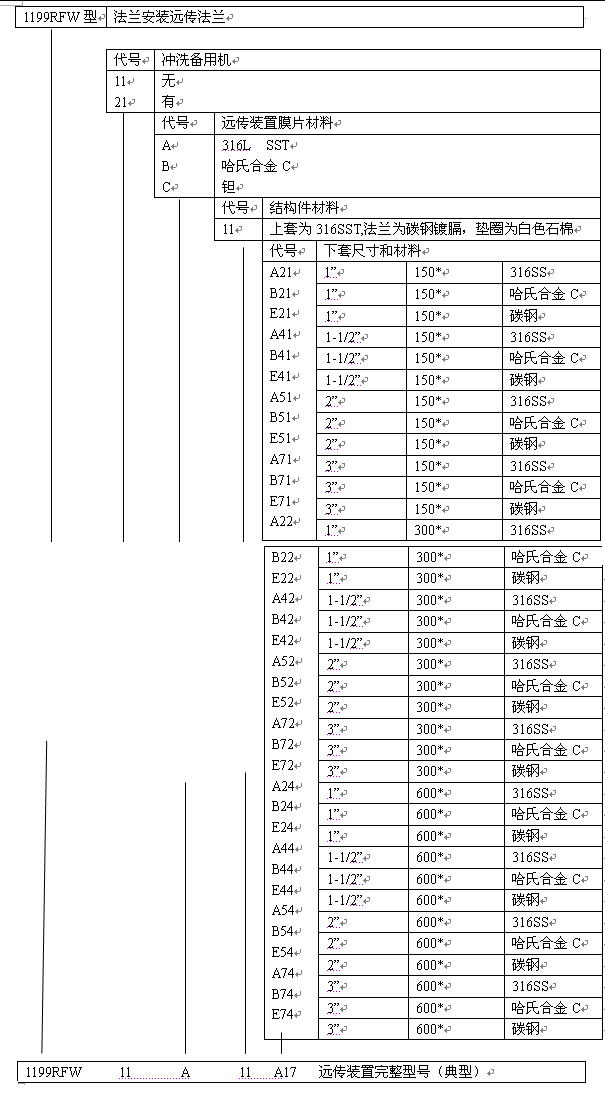

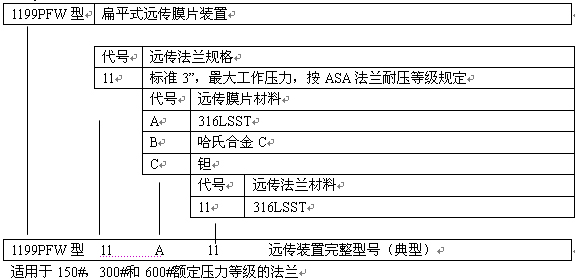

1199RTW型订货规格表

1199RTW型订货规格表3

注:*—在38℃时最大工作压力为1.97MPa
**—在38℃时最大工作压力为5.1MPa
***—在38℃时最大工作压力为9.9MPa

管道 名义 尺寸 额定 压力 等级 D mm h mm d mm 螺栓孔
分布直据 mm 数量 孔径
1” 150 108(4) 14.3(9/16”) Φ66.5 Φ79.4(31/8) 4 Φ15.7
300 600 Φ124(4) 17.5(11/16”) Φ66.5 Φ88.9 4 Φ19.1
  11/2 150 Φ127 17.5(11/16”) Φ78.7 Φ98.4 4 Φ15.7
300 600 Φ156(6) 20.6(13/16”) 22.2(7/8”) Φ78.7 Φ114.3 4 Φ22.4
2” 150 Φ152 19.1(3/4”) Φ95.25 Φ120.7 4 Φ19.1
300 600 Φ156(6) 22.2(7/8”) 25.4(1”) Φ95.25 Φ127 4 Φ19.1
3” 150 Φ190(7) 23.8(15/16”) Φ127 Φ152.4 4 Φ19.1
300 600 Φ210(8) 28.6(11/8”) 21.8(11/4”) Φ127 Φ168.3 8 Φ22.4

注:150# (工作压力为1.97MPa)
300# (工作压力为1.97MPa)
600# (工作压力为1.97MPa)

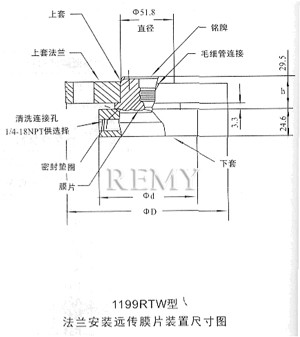

1199RTW法兰安装远传膜片装置尺寸图

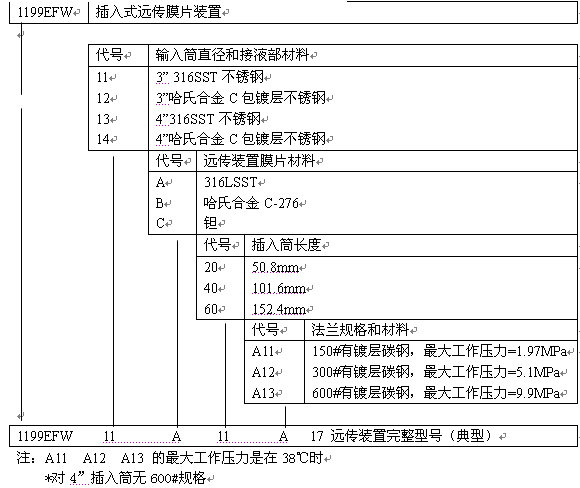

1199EFW型订货规格表

1199EFW型订货规格表

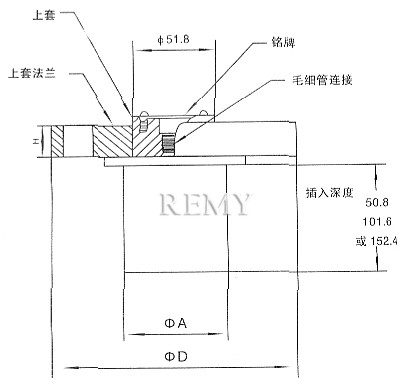

1199EFW型安装结构图
管道名义尺寸 额定工作压力 上套法兰的参数 插入筒直径 A(mm)
外径 D(mm) 厚度 H(mm) 螺孔直径 D(mm) 数量 螺孔分布直径 (mm)
76.2(3”) 150# 300# 600# 190(7 1/2”) 210(8 1/4”) 210(8 1/4”) 23.815/16”) 28.6(1 1/8”) 31.8(1 1/4”) Φ19.1(0.75”) Φ22.4(0.88”) Φ22.4(0.88”) 4 8 8 Φ152.4(6”) Φ168.3(6 5/8”) Φ168.3(6 5/8”)   72.9
  101.6(4”) 150# 300# 600# 228.6(9”) 254(10”) 273(10 3/4”) 23.8(15/16”) 31.8(1 1/4”) 38.1(1 1/2”) Φ19.1(0.75”) Φ22.4(0.88”)   25.4(1.0”) 8 8   8 Φ190(7 1/2”) Φ200(7 7/8”) Φ215.9(8 1/2”)   96.0

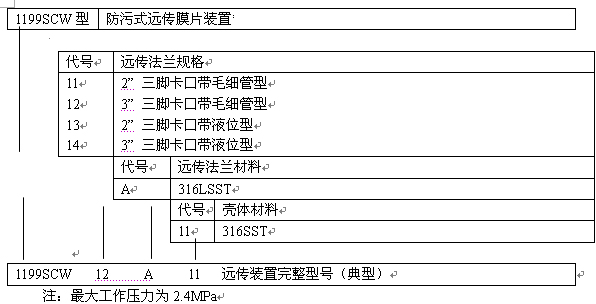

1199SCW型订货规格表

1199SCW型订货规格表

11型 12型

11型=A=Φ54.9 11型=2”名义值
12型=A=Φ81.8 12型=3”名义值

11型 12型

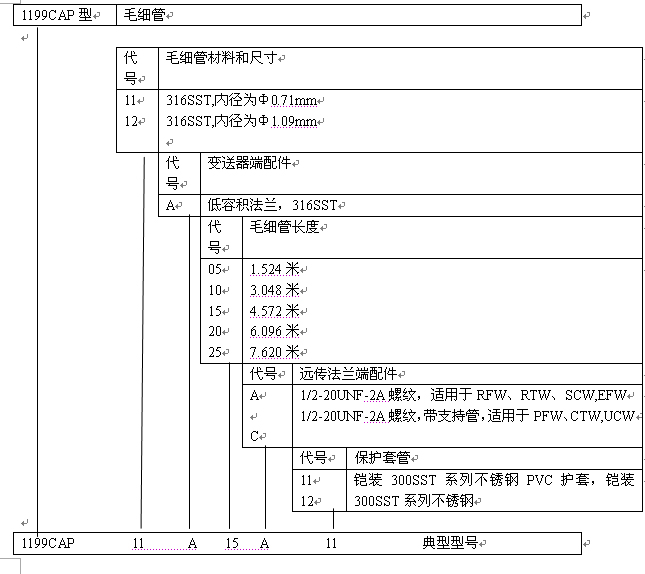

1199CAP型订货规格表

1199CAP型订货规格表

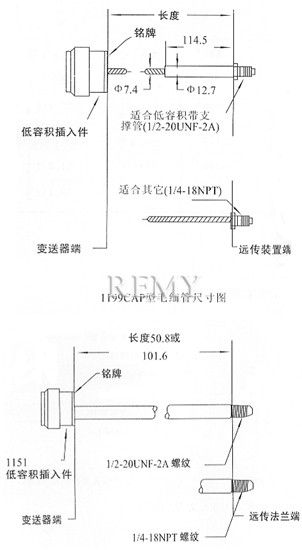

1199CAP型毛细管尺寸图

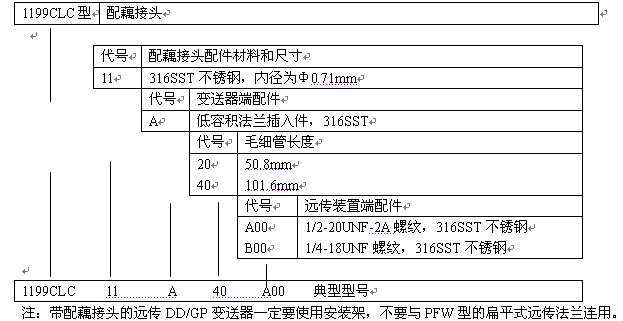

1199CLC型订货规格表

1199CLC型订货规格表

远传膜片装置中填充液订货规格表

代号 远传填充液+ 比重 温度温度范围
DC200 DC200硅油 0.934 -40~149℃
DC704 DC704硅油 1.07 15~315℃
C51734-0001 惰性油 1.85 -45~177℃
SYL800 SYL800硅油 0.934 -45~205℃
SYLXLT SYLXLT硅油 0.85 -73~135℃

DC200——典型型号

注:*不能用于测量真空 +测量真空时温度极限应降低

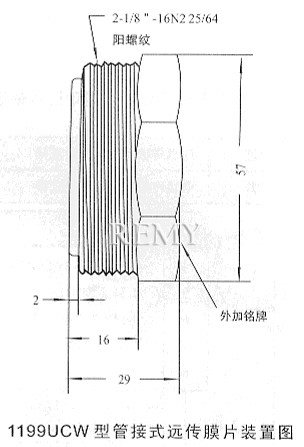

1199UCW型管接远传膜片装置图

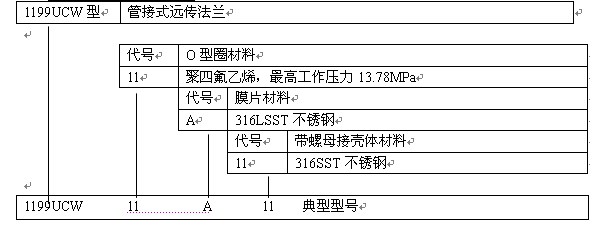

1199UCW型订货规格表

1199UCW型订货规格表

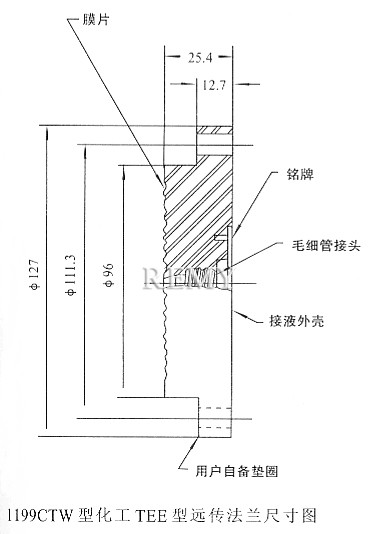

1199CTW型化工TEE型远传法兰尺寸图

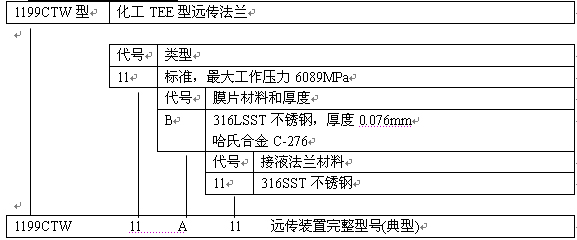

1199CTW型订货规格表

1199CTW型订货规格表

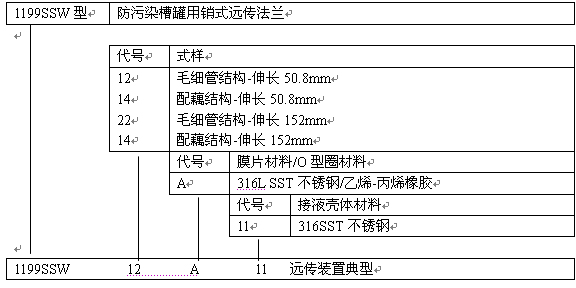

1199SSW型订货规格表

1199SSW型订货规格表

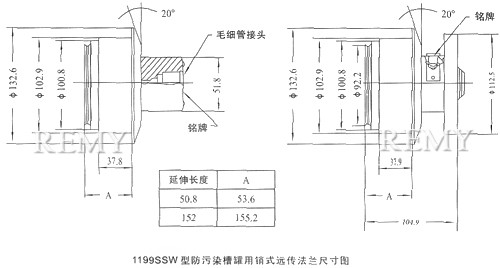

1199SSW型防污染槽罐用销式远传法兰尺寸图

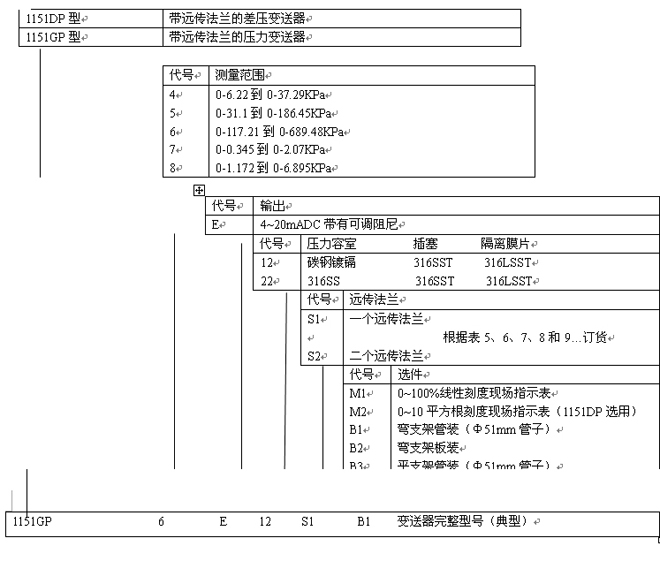

配1199的1151DP/GP 变送器订货标志方法

配1199的1151DP/GP 变送器订货标志方法

选购注意事项:

本网页所示1199系列变送器样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的1199系列变送器说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
