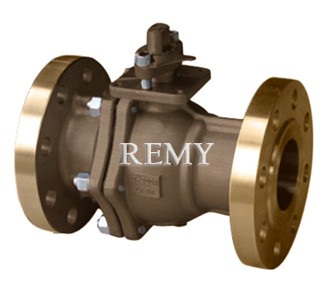

Q41F型美标150（LB）、300（LB）青铜,铝青铜,镍-铝青铜球阀

规格参数

型号：Q41F-150(LB)T,Q41F-300(LB)T
类别：青铜球阀,铝青铜球阀,镍-铝青铜球阀
结构：法兰球阀, 二段球阀（二片式），浮动球阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE
压力：ASME Pressure Class 150 / 300 Lb
温度：-196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准：GB/T 12235,ASME B16.34, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：不缩径或缩径；球支承方法：浮动（座支式）；防吹出阀杆结构；可设置防静电、耐火结构；连接端：平面法兰(FF)

适用范围

Q41F-150(LB)T,Q41F-300(LB)T型青铜、铝青铜、镍铝青铜球阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力/MPa	适用温度/℃	适用介质

Q41F-150(Lb)T	1.0	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
Q41F-300(Lb)T	2.5

外形及连接尺寸150（Lb）(mm)

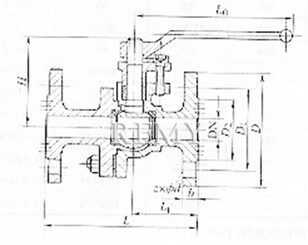

Q41F型美标150（LB）、300（LB）青铜,铝青铜,镍-铝青铜球阀结构图1

DN	L	L1	D	D1	D2	b	z×Φd	Lo	H	重量kg
15	108	54	89	60.5	35	10	4×Φ15	125	55	2.3
20	117	58.5	98	70	43	11	4×Φ15	125	55	3.0
25	127	63.5	108	79.5	51	12	4×Φ15	160	70	4.5
32	140	70	117	89	64	13	4×Φ15	160	75	5.5
40	165	82.5	127	98.5	73	15	4×Φ15	190	90	7.0
50	178	89	152	120.5	92	16	4×Φ19	350	104	9.5
65	190	95	178	139.5	105	18	4×Φ19	400	153	15.0
80	203	102	190	152.5	127	19	4×Φ19	489	187	19
100	229	119	229	190.5	157	24	8×Φ19	489	206	33
125	356	178	254	216	186	24	8×Φ22	-	252	58
150	394	195	279	241.5	216	26	8×Φ22	735	244	93
200	457	229	343	298.5	270	29	8×Φ22	735	283	160
250	533	266.5	406	362	324	31	12×Φ25	-	345	200

300（Lb）(mm)

Q41F型美标150（LB）、300（LB）青铜,铝青铜,镍-铝青铜球阀结构图2

DN	L	L1	D	D1	D2	b	z×Φd	Lo	H	重量kg
32	178	88	133	98.5	64	19	4×Φ19	160	75	-
40	190	95	156	114.5	73	21	4×Φ22	190	90	10.5
50	216	108	165	127	92	23	8×Φ19	350	104	14.5
65	241	120.5	190	149	105	26	8×Φ22	400	153	23.5
80	283	141.5	210	168.5	127	29	8×Φ22	489	187	30
100	305	152.5	254	200	157	32	8×Φ22	489	206	55
125	381	190.5	254	235	186	35	8×Φ22	-	252	81
150	403	201.5	279	270	216	37	12×Φ22	735	244	118
200	502	251	318	330	270	42	12×Φ25	735	283	200
250	568	284	445	387.5	324	48	16×Φ29	-	345	250

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
Q41F-150(Lb)T	铝青铜锡青铜锡青铜铝鎳青铜	四氟乙烯 PTFE	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
Q41F-300(Lb)T

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTMB148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987)
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987)
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTMB143-A110y No.1B/ZCuSn8Zn4
	ASTMB143-A110y No.1A/ZCuSn10Zn2
	ASTMB62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTMB148 UNS C83600
	ASTMB148 UNS C95400
	ASTMB148 UNS C95500
	ASTMB148 UNS C95800（BS1400: AB2）
	ASTMB148 UNS C95900
	ASTMB148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示Q41F型美标150（LB）、300（LB）青铜,铝青铜,镍-铝青铜球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q41F型美标150（LB）、300（LB）青铜,铝青铜,镍-铝青铜球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
