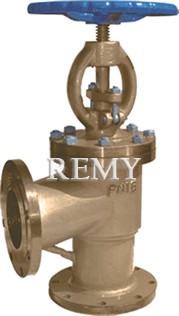

J44H型角式青铜、铝青铜、镍-铝青铜截止阀

规格参数

型号：J44H-16T,J44H-25T,J44H-32T,J44H-40T
类别：青铜截止阀,铝青铜截止阀,镍-铝青铜截止阀
结构：法兰连接截止阀, 旋转升降杆截止阀,角式截止阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE,青铜,铝青铜,镍-铝青铜,堆焊铁基合金,堆焊硬质合金,铁基合金
压力：4.0 MPa
温度：-196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准：GB/T12235, BS1873, ASME B16.34, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：角式；阀体、阀盖、填料箱、阀瓣、阀杆为青铜、铝青铜、镍-铝青铜材质；阀体、阀盖连接：螺栓连接；阀瓣为平面密封。

适用范围

J44H-16/25/32/40T型青铜、铝青铜、镍铝青铜截止阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	PN	工作压力MPa	适用温度℃	工作介质

J44H	40	4.0	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）

外形及连接尺寸

DN	D	D1	D2	D6	b	Z×Φd	D3	H	h2	Do	重量Kg
32	135	100	78	66	18	4×Φ18	120	280	308	160	11.5
40	140	110	85	76	18	4×Φ18	135	330	354	200	15.5
115	160	125	100	88	20	4×Φ18	150	350	380	240	21.5

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
J44H-16T	铝青铜, 锡青铜, 铝鎳青铜	堆焊铁基合金	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
J44H-25T		堆焊硬质合金
J44H-32T		本体材料
J44H-40T		四氟乙烯 PTFE
		铁基合金

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTMB148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987)
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987)
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTMB143-A110y No.1B/ZCuSn8Zn4
	ASTMB143-A110y No.1A/ZCuSn10Zn2
	ASTMB62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTMB148 UNS C83600
	ASTMB148 UNS C95400
	ASTMB148 UNS C95500
	ASTMB148 UNS C95800（BS1400: AB2）
	ASTMB148 UNS C95900
	ASTMB148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示J44H型角式青铜、铝青铜、镍-铝青铜截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的J44H型角式青铜、铝青铜、镍-铝青铜截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
