J44W铜角式截止阀

铜角式截止阀
铜角式截止阀

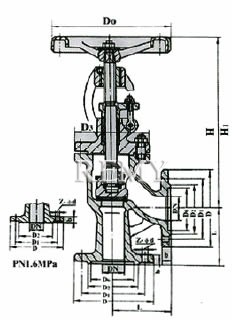

铜角式截止阀 外形尺寸图
铜角式截止阀 外形尺寸图

主要性能规范


型号 		公称压力PN(MPa) 试验压力PS(MPa) 工作温
度℃ 		工作压力PN(MPa) 适用介质
壳体 密封
J44W-16T 1.6 1.6 2.4 ≤120 1.6 水、蒸汽、油
J44W-40T 4.0 4.0 6.0 ≤120 4.0

主要零部件材料


零件名称 		阀体、阀盖 阀 杆 阀杆螺母 填 料
J44W-16T 铜 不锈钢 青铜 夹铜丝石墨
石棉盘根
J44W-40T 铜 铬钢

主要连接尺寸及质量


型号 		公称通径
DN（㎜） 		尺寸㎜ 重量
（㎏）
L D D1 D2 D6 b Z-фd D3 H h2 Do
J44W-16T 50 115 165 125 99 - 20 4-ф18 - 350 380 240 21.5
80 155 200 160 132 - 20 8-ф18 - 412 444 280 32
J44W-40T 32   135 100 78 66 18 4-ф18 120 280 308 160 11.5
40   140 110 85 76 18 4-ф18 135 330 354 200 15.5
115   160 125 100 88 20 4-ф18 150 350 380 240 21.5

选购注意事项：

本网页所示J44W铜角式截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的J44W铜角式截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
