GZW阻爆燃管道阻火器

产品概述

GZW-I型阻爆燃管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。阻爆燃管道阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,阻爆燃管道阻火器的性能完全符合GB13347-92(石油气体管道阻火器阻火性能和试验方法)的规定。阻爆燃管道阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗,壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。

适用范围

1、 输送可燃性气体的管道上;
2、 火炬系统
3、 油气回收系统
4、 加热炉燃料气的管网上;
5、 气体净化通化系统;
6、 气体分析系统
7、 煤矿瓦斯排放系统

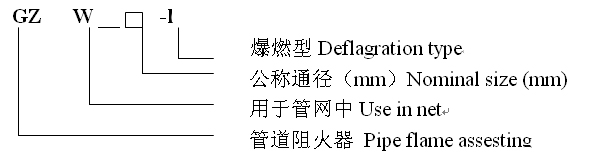

产品标记

产品标记

结构特点

1、 结构合理,易检修、安装方便。
2、 阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。

性能

1、 阻爆性能合格。连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2、 耐烧性能合格,耐烧试验1小时无回火现象
3、 壳体水压试验合格,水压试验2.4MPa 无渗漏。

GZW-1阻爆燃型管道阻火器
GZW-1阻爆燃型管道阻火器
GZW阻爆燃管道阻火器 结构图
GZW阻爆燃管道阻火器 结构图
GYW管道阻火器
GYW管道阻火器

结构特点及性能

1、结构合理、重量轻、耐腐蚀。
2、易检修,安装方便。
3、阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。
4、防爆性能合格,能连续13次阻爆性能试验每次都能成功阻火。
5、耐烧性能合格,耐烧试验1小时无回火现象。
6、壳体水压试验性能合格。

连接尺寸

型 号 规 格 PN (MPa) 外形尺寸(mm) 螺 栓
K D DL L 数 量 螺 纹
GZW-20 DN20 1.6 75 105 195 200 4 M12
GZW-25 DN25 85 115 195 200 4 M12
GZW-40 DN40 110 150 245 240 4 M16
GZW-50 DN50 125 165 245 240 4 M16
GZW-80 DN80 160 200 280 250 8 M16
GZW-100 DN100 180 220 335 260 8 M16
GZW-150 DN150 240 285 460 360 8 M20
GZW-200 DN200 295 340 520 420 12 M20
GZW-250 DN250 355 405 580 430 12 M24
GZW-300 DN300 410 460 705 450 12 M24
GZW-600 DN600 770 840 1120 580 20 M33

维护与保养

为了确保阻火器的性能达到安全使用的目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次,检查阻火层是否堵塞、变形或腐蚀等缺陷。
2、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形和腐蚀的阻火层更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。

选购注意事项:

本网页所示GZW阻爆燃管道阻火器样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的GZW阻爆燃管道阻火器说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
