ZFQ-1型全天候防爆阻火呼吸阀

ZFQ-1型全天候防爆阻火呼吸阀是我厂的新产品。该产品集阻火器与呼吸阀为一体，其新颖的结构为创新产品。它是石化储罐必备的新型安全设备，其较大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存闪电低于28℃的甲类品和闪电低于60℃的乙类油品。如汽油、煤油、柴油、原油、苯、甲苯，乙醇等介质储罐使用，它在-35℃~+60℃的温度环境中正常工作

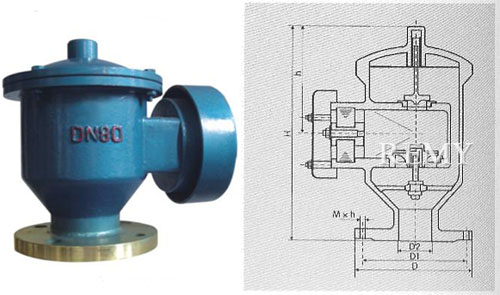

防爆阻火呼吸阀外形尺寸

规格Size	D	D1	H	h	螺栓Bolting		重量weight(kg)
规格Size	D	D1	H	h	M	h	重量weight(kg)
Dg50	110	140	255	130	12	4	7.2
Dg100	170	205	373	198	16	4	11.5
Dg150	225	260	480	242	16	8	14.2
Dg200	280	315	547	276	16	8	28.7
Dg250	335	370	648	329	16	12	48.5

1、壳体采用优质铝合金制造，重量轻，耐腐蚀性能好。
2、波纹阻火层采用不锈钢材料，阻火性能好，耐腐性能好。
3、呼吸阀采用优质铝合金粘贴工程塑料（四氟）制成，耐腐蚀、抗温差性能好，全天候正常工作。

呼吸阀口径及压力等级选择

ZFQ-1型全天候防爆阻火呼吸阀的口径是依据储罐最大进出流量而确定的。可按表（1）进行选择。

储罐进出流量立方米/小时 Tank for runoff m3/h	<50	50-100	101-150	151-250	251-300	>300
呼吸阀口径及个数 DGN Size of breather valve and quantity DGN	50*1	100*1	150*1	200*1	250*1	200*2

ZFQ-1型全天候防爆阻火呼吸阀的压力等级选择可按表（2）进行选择
表（2）

等级Class	操作压力 Pa Pressure(Pa)
A	+355 _295
B	+980 _295
C	+1765 _295

维修与保养

为了保证ZFQ-1型全天候防爆阻火呼吸阀的正常使用。
1、应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
2、定期检查通气正、负阀盘动作是否灵活，异杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
3、在检查维护重新安装时，应保证阀内各接合面严密配合，发盘升降灵活。
4、新阀启用时，应在安装前清除发盘间的防震物，否则呼吸阀将失灵。

选购注意事项：

本网页所示ZFQ-1型全天候防爆阻火呼吸阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的ZFQ-1型全天候防爆阻火呼吸阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
