EP PFV系列氧气管道阻火器

用途

本阻火器是引进国外先进技术, 不同材质的不同熔点研制而成,目前已经许多冶金设计院和大型冶金企业使用,阻火效果可靠。本阻火器使用于管道通径DN16-450mm,工作 不大于3MPa的氧气管道阻火之用。

分类

氧气阻火器分阀门前(EP)、阀门后(FPV)两种,阻火管材质一般为纯钢(T)

阻火器选用表及产品简图如下

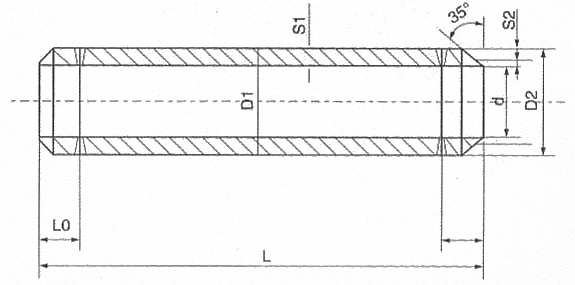

EP  PFV系列氧气管道阻火器 产品简图

EP系列氧气管道阻火器规格选用表

型号 Type 公称压力 Pressure(Mpa) 2.9MPa(30KGf/cm2
公称直径 DN(mm) 主要尺寸(mm)Main Dimensions
DN D1 d D2 S1 S2 L0 L
FP-1.5T Ⅰ 15 18 12 18 3 3 49 500
FP-1.5Ⅱ 15 22 16 22 3 3 49 500
FP-2.0T 20 25 19 25   3 10 500
FP-2.5Ⅱ 25 81 20 32 3 3 49 500
FP-3.2T Ⅰ 25 34 28 34 3 3 49 500
FP-3.2T Ⅱ 32 38 31 38 3.5 3.5 49 500
FP-4.0T Ⅰ 32 42 35 42 3.5 3.5 49 500
FP-4.0T Ⅱ 40 45 38 45 3.5 3.5 49 500
FP-5.0T Ⅰ 40 48 41 48 3.5 3.5 49 500
FP-5.0T Ⅱ 50 60 52 60 4 4 49 500
FP-0.5T 50 57 48 67 4.5 4.5 49 500
FP-6.5T 65 76 68 76 4 4 4.9 500
FP-8T 80 90 80 89 4.5 4.5 4.9 500
FP-15T Ⅰ 100 169 147 168 6 6 89 500
FP15T Ⅱ 150 168 166 168 6 6 99 500
FP-20T 200 226 206 218 10 6.5 149 500
FP-25T 250 289 269 273 12 7 149 500
FP-80T 800 378 509 323 14 8 149 500
FP-85T 350 391 359 377 16 9 149 500
FP-40T 400 444 408 428 18 9 149 500
FP-45T 450 498 458 478 20 10 149 500
FP-50T 500 550 508 528 20 12 149 500

PFV 系列

型号 Type 公称压力 Pressure(Mpa) 2.9MPa(30KGf/cm2)
公称直径 DN(mm) 主要尺寸(mm)Main Dimensions
DN D1 d D2 S1 S2 L0 L
FPV-1.5T Ⅰ 15 18 12 18 3 3 49 1500
FPV-1.5T Ⅱ 15 22 16 22 3 3 49 1500
FPV-2.0T 20 25 18 25 3 3 49 1500
FPV-2.5T Ⅰ 25 32 24 32 3 3 49 1500
FPV-2.5 Ⅱ 25 34 28 34 3 3 49 1500
FPV-12T 32 38 31 38 3.5 3.5 49 1500
FPV-9T Ⅰ 32 42 35 42 3.5 3.5 49 1500
FPV-4.0T Ⅰ 40 45 38 45 3.5 3.5 49 1500
FPV-4.0T Ⅱ 40 48 41 48 3.5 3.5 49 1500
FPV-5.0T Ⅰ 50 60 52 60 4 4 49 1500
FPV-5.0T Ⅱ 50 57 48 57 4.5 4.5 49 1500
FPV-6.5T 65 76 68 76 4 4 49 1500
FPV-10T 80 90 80 90 4.5 4.5 49 1500
FPV-10T Ⅰ 100 108 98 108 5 5 99 1500
FPV-10T Ⅱ 100 114 104 114 5 5 99 1500
FPV-12.5T 125 133 123 133 5 5 49 1500
FPV-15T Ⅰ 150 169 147 169 6 6 49 1500
FPV-15T Ⅱ 150 168 166 168 6 6 49 1500
FPV-20T 200 226 206 219 10 6.5 49 1500
FPV-25T 250 289 269 273 12 7 149 1500
FPV-30T 300 387 309 325 15 8 149 1500
FPV-35T 350 391 359 377 16 9 149 1500
FPV-40T 400 444 408 428 18 9 149 1500
FPV-45T 400 498 457 478 20 10 149 1500

选购注意事项:

本网页所示EP PFV系列氧气管道阻火器样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的EP PFV系列氧气管道阻火器说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
