SV1/SCⅠ/Ⅱ/Ⅲ型临时过滤器

尖底锥形过滤器(SV1型)

尖底锥形过滤器(SV1型)
尖底锥形过滤器(SV1型)

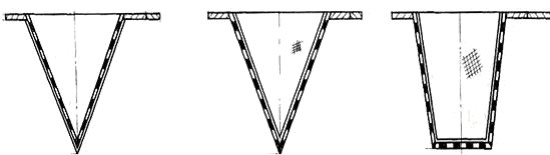

尖底锥形过滤器(SV1型) 结构图
尖底锥形过滤器(SV1型) 结构图
DN d i h t
25 1 70 46 90 5
32 1-1/4 80 61 100 5
40 1-1/2 90 66 120 5
50 2 105 81 130 5
65 2-1/2 125 91 140 5
80 3 142 111 150 5
100 4 162 141 160 5
125 5 192 172 190 10
150 6 218 202 210 10
200 8 272 262 240 10
250 10 326 322 270 10
300 12 382 362 300 10

锥形临时过滤器(SCⅠ、SCⅡ型) (DN25-600,PN≤2.5MPa)

锥形临时过滤器(SCⅠ、SCⅡ型) (DN25-600,PN≤2.5MPa)
锥形临时过滤器(SCⅠ、SCⅡ型) (DN25-600,PN≤2.5MPa)
公称直径 DN Φ L h t
PN0.6 PN1.0 PN2.5
25 62 70 70 26 90 2
32 72 80 80 34 100 2
40 84 90 90 41 120 2
50 94 105 105 55 130 2
65 114 125 125 77 140 2
80 132 142 142 92 150 2
100 152 162 162 113 160 2
125 182 192 192 143 190 2
150 206 218 218 172 210 2
200 262 272 282 242 240 2
250 316 326 340 302 270 3
300 370 382 395 363 300 3
350 420 438 454 425 340 6
400 470 492 510 479 365 6
500 575 590 616 600 430 6
600 676 690 726 714 490 6

平底临时过滤器( SCⅢ 型) ( DN25 - 600 , PN≤2.5MPa )

锥形临时过滤器(SCⅠ、SCⅡ型) (DN25-600,PN≤2.5MPa)
锥形临时过滤器(SCⅠ、SCⅡ型) (DN25-600,PN≤2.5MPa)
公称直径 DN Φ  L h t
PN0.6 PN1.0 PN2.5
25 62 70 70 46 90 2
32 72 80 80 61 100 2
40 84 90 90 66 120 2
50 94 105 105 81 130 2
65 114 125 125 91 140 2
80 132 142 142 111 150 2
100 152 162 162 141 160 2
125 182 192 192 172 190 2
150 206 218 218 202 210 2
200 262 272 282 262 240 2
250 316 326 340 322 270 3
300 370 382 395 362 300 3
350 420 438 454 404 340 6
400 470 492 510 464 365 6
500 575 590 616 564 430 6
600 676 690 726 684 490 6

选购注意事项:

本网页所示SV1/SCⅠ/Ⅱ/Ⅲ型临时过滤器样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的SV1/SCⅠ/Ⅱ/Ⅲ型临时过滤器说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
