内螺纹接头、外螺纹接头

法兰

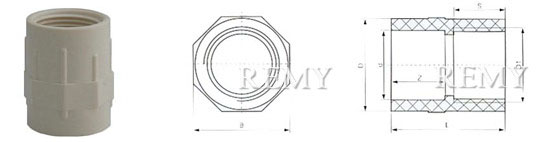

RPP、PVDF、PPH、ABS、UPVC、CPVC 内螺纹接头/Female adapter

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d Z D1 B L S
15 28 20 16 1/2” 28 34 16
20 33 25 20 3/4” 34 40 18
25 40 32 22 1” 41 47 21
32 50 40 27 1-1/4” 50 54 24
40 61 50 31 1-1/2” 65 62 27
50 75 63 38 2” 75 69 27
闷盖

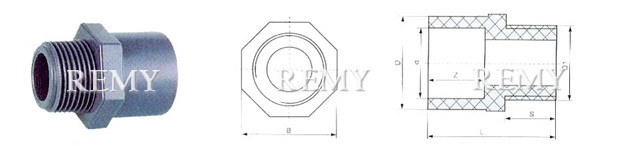

RPP、PVDF、PPH、ABS、UPVC、CPVC外螺纹接头/Male coupling

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d Z D1 B L S
15 28 20 16 1/2” 28 42 16
20 33 25 20 3/4” 34 45 18
25 40 32 22 1” 41 50 21
32 50 40 27 1-1/4” 50 60 24
40 61 50 31 1-1/2” 65 67 27
50 75 63 38 2” 75 75 27

选购注意事项：

本网页所示内螺纹接头、外螺纹接头样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的内螺纹接头、外螺纹接头说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
