管材

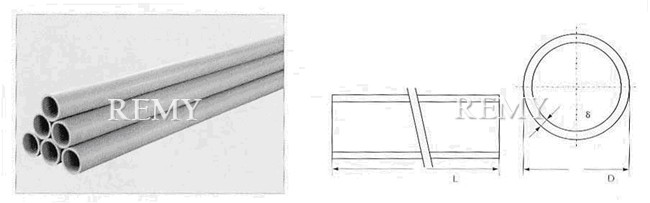

管材1

CPVC、UPVC 管材

公称通径DN(mm)
Nominal diameter		 公称外径D（mm）Nominal outer diameter 长度L（mm）Length 1.6Mpa 1.6Mpa 1.0Mpa 1.0Mpa
CPVC UPVC CPVC UPVC CPVC UPVC
15 20 20 4000 2.5+0.2 2.5+0.2   2.0+0.2
20 25 25 4000 2.5+0.3 2.5+0.3   2.0+0.2
25 32 32 4000 2.8+0.3 2.8+0.3   2.0+0.2
32 40 40 4000 3.2+0.4 3.2+0.4   2.4+0.2
40 50 50 4000 4.0+0.4 4.0+0.4   3.0+0.4
50 63 63 4000 4.7+0.4 4.7+0.4   3.8+0.4
65 75 75 4000 5.6+0.4 5.6+0.4   4.5+0.4
80 90 90 4000 6.7+0.4 6.7+0.4   5.4+0.4
100 110 110 4000 8.1+0.4 8.1+0.4   6.6+0.4
125 140 140 4000     8.5+0.4 8.5+0.4
150 160 160 4000     9.7+0.5 9.7+0.5
200 225 225 4000     10.8+0.6 10.3+0.6
250 280 280 4000     15.0+0.7 13.4+0.6
300 315 315 4000     17.5+0.8 15+0.7
350 355 355 4000     18.3+0.8 16.9+0..8
400 400 400 4000     21.0+0.9 19.1+0..9

注：若需非标准管材、管件按图样制作。

CPVC、UPVC 管材尺寸对照表

公制Metric system 15(20) 20(25) 25(32) 32(40) 40(50) 50(63) 65(75) 80(90) 100(110) 125(140) 150(160) 200(225) 250(280) 300(315) 400(400)
日标JIS 16(22) 20(26) 25(32) 30(38) 40(48) 50(60) 65(76) 75(89) 100(114) 125(140) 150(165) 200(216) 250(265) 300(318) 400(420)
美标APL 1/2”(21) 3/4”(26) 1”(33) 11/4”(42) 11/2”(48) 2”(60) 21/2”(73) 3”(89) 4”(114) 5”(142) 6”(168) 8”(219) 10”(273) 12”(323) 16”(406)

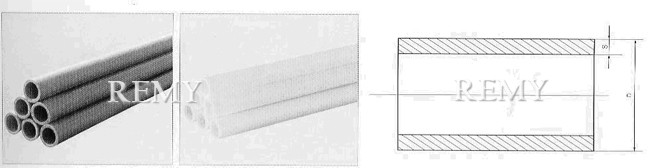

管材2

英制管规格、尺寸表

公称外径D（mm） Nominal outer diameter 0.6MPa 1.0MPa
D 英寸 偏差 Deviation 壁厚Wall thickness 偏差Deviation 壁厚Wall thickness 偏差Deviation
17 3/8” ±0.3 3.0 ﹢0.5 3.0 ﹢0.5
21 1/2” ±0.3 3.0 ﹢0.5 3.0 ﹢0.5
27 3/4” ±0.3 3.0 ﹢0.5 3.5 ﹢0.6
33 1” ±0.3 3.5 ﹢0.6 4.5 ﹢0.7
48 11/2” ±0.4 3.5 ﹢0.6 5.5 ﹢0.8
60 2” ±0.5 3.5 ﹢0.6 6.0 ﹢0.8
75 21/2” ±0.5 4.0 ﹢0.6
89 3’ ±0.7 5.0 ﹢0.7
※114 4” ±0.8 6.0 ﹢0.7

PP、RPP公制管材规格、尺寸表

公称外径D（mm） Nominal outer diameter 公称通径 DN(mm)
Nominal diameter		 外径偏差Outer diameter deviation 0.4MPaS+偏差 Deviation 0.6MPaS+偏差 Deviation 0.8MPaS+偏差 Deviation 1MPaS+偏差 Deviation
25 20 ±0.3 - - 2.0+0.4
33 25 ±0.3 - 1.7+0.4 2.2+0.4
42 32 ±0.4 - 2.1+0.4 2.8+0.5 2.1+0.4
50 40 ±0.5 2.0+0.4 2.6+0.5 3.4+0.6 2.7+0.5
63 50 ±0.5 2.3+0.5 3.3+0.6 4.3+0.7 3.4+0.5
75 65 ±0.7 2.7+0.5 3.9+0.6 5.1+0.8 4.2+0.6
90 80 ±0.9 3.2+0.6 4.7+0.7 6.1+0.9 5.2+0.7
110 100 ±1.0 3.9+0.6 5.7+0.8 7.5+1.0 6.2+0.9
125   ±1.3 5.0+0.7 6.2+0.9 8.5+1.2 7.5+1.0
140 125 ±1.5 5.5+0.7 7.2+1.0 9.6+1.2 9.1+1.2
160 150 ±1.5 5.7+0.8 8.3+1.1 10.8+1.3 10.6+1.4
180   ±1.7 6.4+0.9 9.3+1.2 12.2+1.4 11.6+1.4
200   ±1.8 7.1+1.0 10.3+1.3 13.6+1.6 13.3+1.6
225 200 ±2.1 7.9+1.0 11.6+1.4 15.2+1.7 14.9+1.7
250   ±2.3 8.8+1.1 12.9+1.5 17.0+1.9 16.6+1.9
280 250 ±2.6 9.9+1.2 14.4+1.7 18.9+2.1 18.7+2.1
315 30 ±2.9 11.1+1.3 16.2+1.9 21.2+2.4 20.7+2.3
355   ±3.2 12.5+1.5 18.3+2.1 23.9+2.4 23.2+2.6
400   ±3.6 14.1+1.7 20.6+2.3 26.9+3.0 26.1+2.9
450   ±4.1 15.8+2.6 23.3+3.7 30.5+4.8 29.4+3.2
500   ±4.5 17.6+2.9 25.7+4.1 33.9+5.3 33.2+3.6

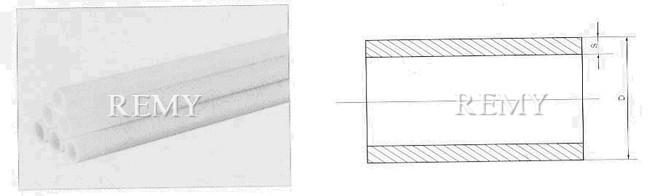

管材3

PVDF公制管材规格，尺寸表

外径（mm）Diameter 1.0MPa 1.6MPa 2.0MPa
S(mm) 重量（kg/m）Weight S(mm) 重量（kg/m）Weight S(mm) 重量（kg/m）Weight
16     1.5 0.136 1.5 0.136
20     1.9 0.210 1.9 0.210
25     1.9 0.270 1.9 0.270
33     2.4 0.440 2.4 0.440
42     2.4 0.560 2.4 0.560
50     2.9 0.820 2.9 0.820
63 2.5 0.930 3.0 1.090 3.6 1.299
75 2.5 1.110 3.6 1.560 4.3 1.858
90 2.8 1.490 4.3 2.230 5.1 2.630
110 3.2 2.270 5.3 3.340 6.3 3.971
125 3.9 2.880
140 4.4 3.640
160 5.0 4.720
180 5.6 5.950
200 6.2 7.320
225 7.1 9.154
250 7.6 10.888
280 8.5 13.639
315 9.6 17.329
355 10.8 21.970
400 12.2 27.965
450 13.7 35.329
500 15.2 43.552
560 17.0 54.554
630 19.1 68.955

选购注意事项：

本网页所示管材样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的管材说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
