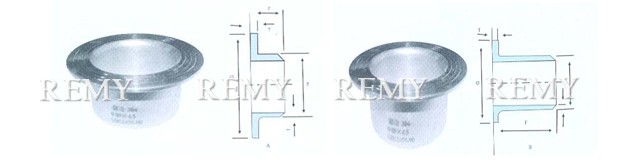

翻边短接

翻边短接
NominalPipe Size Outside diameter OD Lenth F Dia of Lap-G Radius of Fillet Approx Weight kg/pcs
DN INCH Mss ANSI Nominal&Manximun A Max B Max Sch5s Sch20s Sch40s
Mss ANSI Mss ANSI Mss ANSI
15 1/2 21.3 50.8 76.2 35.1 3 0.75 0.049 0.067 0.062 0.084 0.079 0.106
20 3/4 26.7 50.8 76.2 42.9 3 0.75 0.64 0.087 0.081 0.109 0.101 0.144
25 1 33.4 50.8 101.6 50.8 3 0.75 0.82 0.144 0.134 0.233 0.160 0.279
32 1.1/4 42.4 50.8 101.6 63.5 5 0.75 0.109 0.188 0.178 0.307 0.225 0.386
40 1.1/2 48.3 50.8 101.6 73.2 6 0.75 0.129 0.219 0.213 0.358 0.279 0.467
50 2 60.3 63.5 152.4 91.9 8 0.75 0.204 0.406 0.338 0.667 0.471 0.924
65 2.1/2 73 63.5 152.4 104.6 8 0.75 0.313 0.626 0.448 0.893 0.740 1.465
80 3 88.9 63.5 152.4 127 10 0.75 0.400 0.781 0.574 1.117 1.01 1.954
90 3.1/2 101.6 76.2 152.4 139.7 10 0.75 0.522 0.896 0.650 1.283 1.38 2.35
100 3.1/2 114.3 76.2 152.4 157.2 11 0.75 0.606 1.024 0.870 1.474 1.68 2.822
125 5 141.3 76.2 203.2 185.7 11 1.5 0.985 2.153 2.21 2.635 2.08 4.957
150 6 168.3 88.9 203.2 215.9 13 1.5 1.34 2.591 1.64 3.174 3.37 6.482
200 8 219.1 101.6 203.2 269.7 13 1.5 1.96 3.409 2.65 4.607 5.67 9.819
250 10 273.1 127 254 323.9 13 1.5 3.57 6.389 4.38 7.843 9.55 17.023
300 12 323.9 152.4 254 381 13 1.5 5.85 8.922 6.74 10.275 13.8 21.075
350 14 355.6 152.4 304.8 412.8 13 1.5 6.55 11.571 7.49 13.912 16.88
400 16 406.4 152.4 304.8 469.9 13 1.5 7.778 14.216 8.797 16.078
450 18 457.2 152.4 304.8 533.4 13 1.5 9.009 16.216 10.252 18.453
500 20 508 152.4 304.8 584.2 13 1.5 11.102 19.984 13.202 23.764
550 22 559 152.4 304.8 641.4 13 1.5 12.763 22.81 14.779 26.413
600 24 610 152.4 304.8 692.2 13 1.5 16.132 28.839 18.476 33.028

选购注意事项：

本网页所示翻边短接样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的翻边短接说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
