上海日美阀门制造有限公司

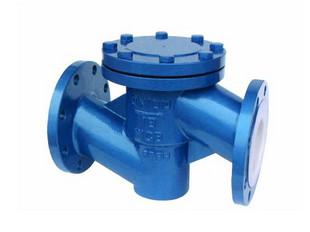

H41F46/F3升降式衬氟止回阀

H41F46/F3-10/16/25C/P ANSI:150Lb 300Lb
H41F46/F3-10/16/25C/P ANSI:150Lb 300Lb
H41F46/F3-10/16/25C/P ANSI:150Lb 300Lb 外形尺寸图
H41F46/F3-10/16/25C/P ANSI:150Lb 300Lb 外形尺寸图

特点及用途

FEP(F46)、PCTFE(F3)衬氟止回阀是一种适应于卧式安装的升降式止回阀，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

主要材料及标准

零件名称 材 料 技术规范
阀体 铸铁、铸钢、不锈钢、内衬F46 、F3 设计标准 GB12236
阀瓣 铸钢、不锈钢、内外衬F46 、F3 结构长度 GB12221
阀盖 灰铸钢、铸钢、不锈钢、内衬F46 、F3 法兰标准 JB/T79-78
垫圈 F4 GB9113.1-26
    检验试验 GB/T13927

外型与连接尺寸

公称通径 PN1.6(MPa)主要外形尺寸和连接尺寸(mm) 参考值 重量
DN L D D1 D2 f b Z-Φd B H ㎏
15 130 95 65 43 3 14 4-Φ14 95 55 6
20 150 105 75 50 3 14 4-Φ14 105 58 7
25 160 115 85 60 3 16 4-Φ14 115 60 8
32 180 135 100 68 3 18 4-Φ18 140 75 11
40 200 145 110 80 3 18 4-Φ18 150 82 15
50 230 160 125 100 3 20 4-Φ18 165 95 18
65 290 180 145 115 3.5 20 4-Φ18 190 105 25
80 310 195 160 130 3.5 22 8-Φ18 200 120 35
100 350 215 180 150 4 24 8-Φ18 225 135 46
125 400 245 210 180 4 26 8-Φ18 260 158 65
150 480 280 240 210 4 28 8-Φ23 300 180 92
200 600 335 295 260 5 32 8-Φ23 360 215 152
250 730 405 355 319 5 36 12-Φ26 450 240 230
300 850 460 410 370 6 40 12-Φ26 500 300 330

选购注意事项：

本网页所示H41F46/F3升降式衬氟止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H41F46/F3升降式衬氟止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
