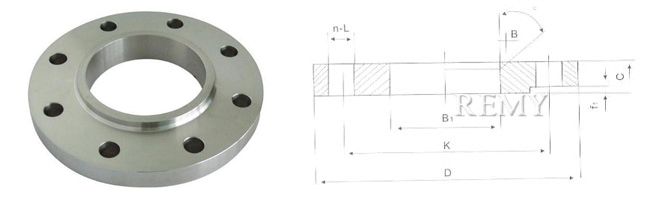

PN2.5MPa(25bar)对焊环松套

PN2.5MPa(25bar)对焊环松套
公称通径 钢管外径(对焊环颈部外径)Steel pipe outer diameter(Butt welding link pate outer diameter)A1     连接尺寸 Connection size 法兰厚度 法兰内径 圆角 倒角 Bevel edge E 对焊环Butt welding link 理论重量
A B 法兰 外径 Flange outer diameter D 螺栓孔 中心圆直径 螺栓孔 直径 螺栓孔 数量 Bolt hole Quantity n 螺纹 Thread   Th A B   高度 外径 S S2 对焊环 法兰
10 17.2 14 90 60 14 4 M12 14 21 18 2 2 35 41 1.8 1.8 0.04 0.60
15 21.3 18 95 65 14 4 M12 14 25 22 2 2 38 46 2.0 2.0 0.05 0.67
20 26.9 25 105 75 14 4 M12 16 31 29 2 2 40 56 2.3 2.3 0.09 0.93
25 33.7 32 115 85 14 4 M12 16 38 36 3 3 40 65 2.6 2.6 0.14 1.10
32 42.4 38 140 100 18 4 M16 18 47 42 3 3 42 76 2.6 2.6 0.17 1.83
40 48.3 45 150 110 18 4 M16 18 53 50 3 3 45 84 2.6 2.6 0.22 2.07
50 60.3 57 165 125 20 4 M16 20 65 62 3 3 48 99 2.9 2.9 0.31 2.72
65 76.1 76 185 145 22 4 M16 22 81 81 33 33 52 118 2.9 2.9 0.46 3.40
80 88.9 89 200 160 24 8 M16 24 94 94 4 4 58 132 3.2 3.2 0.59 4.23
100 114.3 108 235 190 26 8 M20 26 120 114 4 4 65 156 3.6 3.6 0.93 6.15
125 139.7 133 270 220 28 8 M24 28 145 139 4 4 68 184 4.0 4.0 1.29 8.31
150 168.3 159 300 250 30 8 M24 30 174 165 4 4 75 211 4.5 4.5 1.50 10.6
200 219.1 219 360 310 32 12 M24 32 226 226 5 5 80 274 6.3 6.3 3.20 13.9
250 273 273 425 370 35 12 M27 35 281 281 5 5 88 330 7.1 7.1 5.69 19.6
300 323.9 325 485 420 38 16 M27 38 333 334 5 5 92 389 8.0 8.0 8.50 25.6
350 355.6 377 555 490 42 16 M30*2 42 365 386 5 5 100 448 8.0 8.0 10.9 36.6
400 406.4 426 620 550 46 16 M33*2 46 416 435 5 5 110 503 8.8 8.8 14.7 49.4
450 457 480 670 600 50 20 M33*2 50 467 490 5 5 110 548 8.8 8.8 17.1 56.3
500 508 530 730 660 56 20 M33*2 56 519 541 6 6 125 609 10.0 10.0 24.8 74.0
600 610 630 845 770 68 20 M36*2 68 622 642 6 6 125 720 11.0 11.0 33.4 113.2

选购注意事项:

本网页所示PN2.5MPa(25bar)对焊环松套样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的PN2.5MPa(25bar)对焊环松套说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
