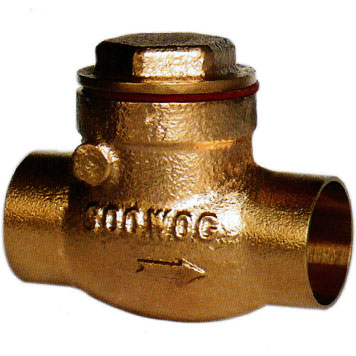

H64W-16T Brass Socket Welded Swing Check Valve

H64W-16T Brass Swing Check Valve

Specifications

• Nominal Pressure: 1.6 MPa
• Working Fluid: Water, Oil, Gas
• Working Temperature: ≤ 100°C
• Socket Welded
• ANSI B16.18

Dimensions

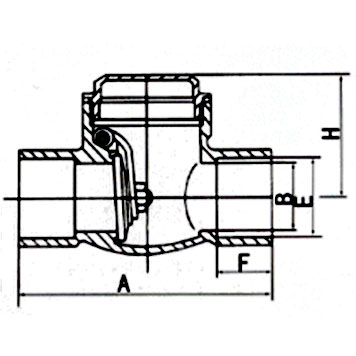

Dimensions of H64W-16T Brass Socket Welded Swing Check Valve
DN SIZE A B H E F
15 1/2″ 55 13 35 15.93 12.5
20 3/4″ 74.5 19 39.5 22.28 19
25 1″ 90.5 25 47.5 28.65 23
32 1-1/4″ 99.5 30 53 35 24.5
40 1-1/2″ 114.5 36 60 41.35 28
50 2″ 138.5 46 70 54.05 34
