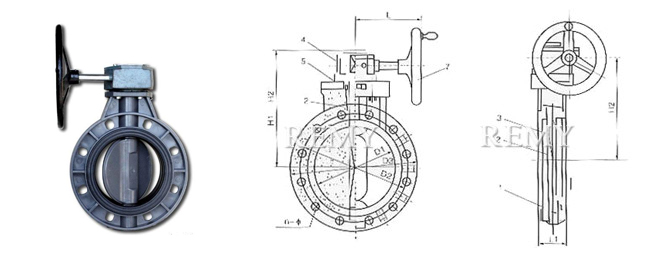

零件材质表
件号NO. | 名称 Name | 材料Material | 件号NO. | 名称 Name | 材料Material |
1 | 阀体 Body | RPP.PVDF.PPH.ABS.UPVC.CPVC | 5 | O型圈 Sealing ring | EPDM.FRM |
2 | 阀瓣 Disc | RPP.PVDF.PPH.ABS.UPVC.CPVC | 6 | 手柄 Hand wheel | RPP. ABS |
3 | 阀杆Stem | lCr18Ni9Ti | 7 | 螺母 NUT | RPP.PVDF |
4 | 阀座Valve seat | EPDM.FRM | 8 | 定位板、蜗轮箱 Oriental board Worm-gear box | lCr18Ni9Ti 钢,铸铁 |
规格尺寸表
公称通径 DN(mm) Nominal diameter |
外形尺寸(mm)Dimensions | 工作压力(Mpa)Working pressure | 重量﹌kg/台 Weight | 操作 Operation |
|||||||||||||
D | D1 | D2 | L1 | L | h2 | H2 | n-Φ | ||||||||||
D1 | JIS | DIN | ANSI | RPP | PVDF | CPVC | UPVC | ||||||||||
125(5”) | 131 | 210 | 210 | 210 | 8.50 | 250 | 190 | 70 | 163 | 93 | 8-18 | 0.5 | 7 | 7.4 | 7.3 | 7.2 | 蜗轮式 Worm gear type |
150(6”) | 153 | 240 | 240 | 240 | 9.50 | 285 | 190 | 74 | 176 | 93 | 8-22 | 0.5 | 7.5 | 8.3 | 8.1 | 7.9 | |
200(8”) | 204 | 295 | 290 | 295 | 11.75 | 340 | 245 | 87 | 210 | 93 | 8-22 | 0.4 | 14 | 18 | 17 | 15.8 | |
250(10”) | 255 | 350 | 355 | 350 | 14.25 | 395 | 245 | 114 | 240 | 93 | 12-22 | 0.3 | 14 | 22 | 20.7 | 19.5 | |
300(12”) | 307 | 400 | 400 | 400 | 17.00 | 445 | 245 | 114 | 270 | 93 | 12-22 | 0.3 | 21 | 30 | 28 | 25.5 | |
350(14”) | 358 | 460 | 445 | 460 | 18.75 | 505 | 210 | 127 | 300 | 93 | 16-22 | 0.3 | 23 | 35 | 32.8 | 30 | |
400(16”) | 389 | 515 | 510 | 515 | 21.25 | 580 | 210 | 140 | 350 | 108 | 16-22 | 0.3 | 33 | 44 | 41 | 38 | |
450(18”) | 446 | 565 | 565 | 565 | 22.75 | 615 | 280 | 152 | 370 | 108 | 20-26 | 0.2 | 50 | 65 | 61 | 56.5 | |
500(20”) | 494 | 620 | 620 | 620 | 25.00 | 670 | 280 | 152 | 400 | 108 | 20-26 | 0.2 | 70 | 91 | 85 | 79 | |
600(24”) | 590 | 725 | 730 | 725 | 29.50 | 780 | 280 | 178 | 465 | 108 | 20-30 | 0.2 | 100 | 125 | 118 | 111 |
注:1、本厂生产的碟阀为满足各种防腐行业需要,密封圈分为EPDE、IIR、FRM等。
2、本蝶阀系列法兰孔径按GB2555-81,1.0Mpa标准,
3、D71X-10F2标准型阀瓣为PVDF、密封为FRM、阀体为RPP。D71X-10S阀体阀瓣均为RPP、密封为EPDM.
4、D371X-10F2标准型阀瓣为PVDF、密封为FRM、阀体为RPP。D371X-10S阀体阀瓣均为RPP、密封为EPDM。
选购注意事项:
本网页所示蜗轮式蝶阀(diefa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美作为上海蝶阀厂家提供的参考,详细的蜗轮式碟阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
