D73H对夹式硬密封蝶阀

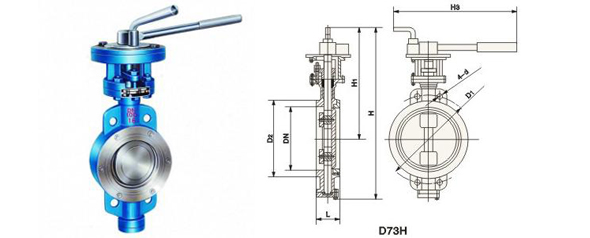

D73H对夹式硬密封蝶阀外形尺寸图

技术性能

D73对夹式硬密封蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质，对夹式硬密封蝶阀的主要特点有：
1、适用温度-20~+425oC；
2、工作压力大，耐磨损，使用寿命长；
3、密封性能好，具有自动定心作用，泄漏量小；
4、F四氟密封适用温度≤160oC。上海日美阀门制造有限公司生产的对夹式硬密封蝶阀已被广泛应用于食品、饮料、医药、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

主要连接外型尺寸和连接尺寸

公称通径 (DN)	主要尺寸				法兰尺寸和螺栓规格
	主要尺寸				1.0MPa			1.6 MPa			2.5 MPa
	L	L2	H	h2	D1	Z-d	A	D1	Z-d	A	D1	Z-d	A
50	43	265	350	112	125	4-18	90゜	125	4-18	90゜	125	4-18	90゜
65	46	265	370	115	145	4-18	90゜	145	4-18	90゜	145	4-18	90゜
80	49	320	380	120	160	8-18	45゜	160	8-18	45゜	160	8-18	45゜
100	56	320	420	138	180	8-18	45゜	180	8-18	45゜	190	8-22	45゜
125	64	340	460	164	210	8-18	45゜	210	8-18	45゜	220	8-26	45゜
150	70	390	555	175	240	8-22	45゜	240	8-22	45゜	250	8-26	45゜

选购注意事项：

本网页所示D73H对夹式硬密封蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的D73H对夹式硬密封蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
