RSV气液电磁阀

RSV-130-15

举例

欲订购流量孔径为25mm，接管口径为PT3/4，标准电压为AC110V的二口二位置动型RSV系列电磁阀。其正确的订购码为：RSV250-20-AC110V。欲订购流量孔径为13mm，接管口径为PT3/8，标准电压为DC24V的二口二位直动型RSV系列电磁阀。其正确的订购码为：RSV130-10-DC24V。适用介质：水、气、油

主要结构

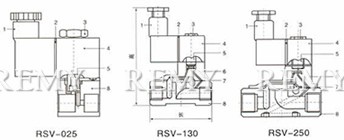

RSV气液电磁阀结构图

序号	名称	序号	名称
1	端子	2	端子垫片
3	螺母	4	线圈组合
5	可动铁组合	6	本体盖板
7	膜片组合	8	本体

主要零件材质及订购码

RSV-025-08

项目	零件码	RSV025	RSV130		RSV250
本体	b	黄铜
本体盖板	bc	-		黄铜
端子	C	PM
端子垫片	cg	NBR
可动铁组	aa	纯铁(附铜管)
膜片	d	NBR
螺帽	n	铜(镀锌处理)
线圈	co	铜线外包塑胶

订货代码

主要规格参数

型号	RSV025-06	RSV025-08	RSV130-10	RSV130-15	RSV250-20	RSV250-25
工作介质	空气、水、油
动作方式	直动式		先导式
型式	常闭式
流量孔径mm	2.5		13		25
CV值	0.23		6.2		23
接管口径	PT1/8	PT1/4	PT3/8	PT1/2	PT3/4	PT1
使用流体粘滞度	20CST以下
使用压力Kgf/cm2	空气、水、油；0.5∽8
最大耐压力Kgf/cm2	16		10
工作温度℃	-10∽80
使用电压范围	-15%∽+10%
保护等级	IP65
耗电量	AC380V:5.0VA AC220V:4.5VA AC110V:4.5VA AC24V:5.0VA DC12V:6.0W DC24V:6.0W
绝缘性	F级
本体材质	铜（镀镍处理）		黄铜
油封材质	VITON		NBR
最短励磁时间sec	0.005
外形尺寸：长×高	30×76		72×103		102×120

选购注意事项：

本网页所示RSV气液电磁阀（diancifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类电磁阀厂家提供的参考，详细的RSV气液电磁阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
