2W电磁阀

2W电磁阀
2W电磁阀

特点

采用二口(通)二位直动式膜片结构无压力启动,大大扩充了它的使用领域。采用平板式膜片结构启闭可靠,并且大大增强该产品的使用寿命。选用塑封线圈可提高该产品在众多环境下的安全使用。适用介质:液体、水、热水、气、油、瓦斯等,并请注意以下细节:
1、 如在食品机械和饮用水上使用,可在订货时提出密封材料可用食品级硅橡胶PYMQ。
2、安装手动装置的,在断电或紧急情况下,可以手动操作阀门开关。
3、需要法兰连接的可在订货时提出。

2W-025-08
2W-025-08

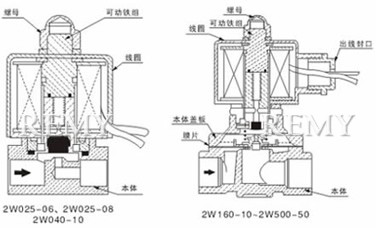

内部结构及主要零部件
内部结构及主要零部件

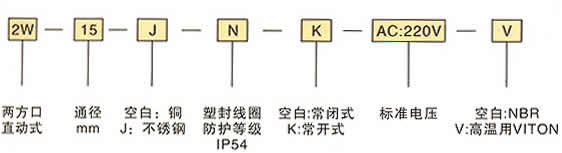

2W电磁阀订货编号
2W电磁阀订货编号

水(热水) 型2W-N电磁阀

水(热水) 型2W-N电磁阀
水(热水) 型2W-N电磁阀
规格型号 长(L)mm 高(H)mm 接管螺纹
2W-2.5N 40.5 75 PT1/8″1/4″
2W-4N 52.5 85.5 PT3/8″
2W-10N 69 117 PT3/8″
2W-15N 69 117 PT1/2″
2W-20N 73 123.5 PT3/4″
2W-25N 99 134.5 PT1″
2W-35N 112 172 PT11/4″
2W-40N 123 172 PT11/2″
2W-50N 168 209 PT2″
2W-25JN
2W-25JN
内部结构 外形尺寸图2
内部结构 外形尺寸图2
内部结构 外形尺寸图1
内部结构 外形尺寸图1

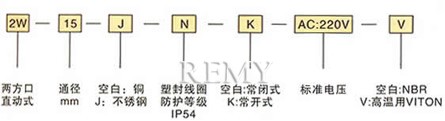

水(热水) 型2W-N电磁阀 订货编号
水(热水) 型2W-N电磁阀 订货编号

不锈钢法兰式2W电磁阀

2W-50JF
2W-50JF
型号 长(L) 高(H) h2 法兰D 法兰D1 法兰D2
2W-10JF 96 145 45 90 ф14 ф65
2W-15JF 96 145 45 90 ф14 ф65
2W-20JF 98 155 50 100 ф14 ф75
2W-25JF 128 166 55 110 ф14 ф85
2W-32JF 158 204 67.5 135 ф18 ф100
2W-40JF 158 217 72.5 145 ф18 ф110
2W-50JF 202 227 78 156 ф18 ф125

注:需要常开式,在型号后加K,如2W-25JFK,F表示法兰连接。

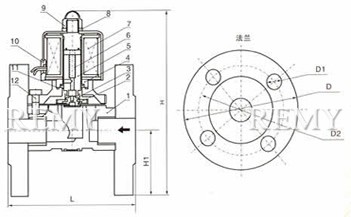

外形尺寸,内部 结构图1
外形尺寸,内部 结构图1
序号 名称 序号 名称
1 本体 2 膜片组合
3 膜片拉伸弹簧 4 电磁铁组合
5 可动铁组合 6 压缩弹簧
7 线圈组合 8 弹簧华司
9 六角盖形螺帽 10 出线护套
11 O令 12 螺钉
不锈钢法兰式2W电磁阀 订货编号
不锈钢法兰式2W电磁阀 订货编号

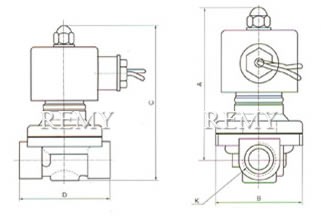

外形尺寸,内部 结构图2
外形尺寸,内部 结构图2
型号 A B C D K(PT)
2W025-06 66 30.3 75 40.5 1/8〞
2W025-08 66 30.3 75 40.5 1/4〞
2W040-08 66 30.3 75 40.5 1/4〞
2W040-10 74 32.2 85.5 52.5 3/8〞
2W160-10 101.5 57 117 69 3/8〞
2W160-15 101.5 57 117 69 1/2〞
2W200-20 107 57 123.5 73 3/4〞
2W250-25 111.5 73.5 134.5 99 1〞
2W350-35 140 90 170 119 11/〞4
2W400-40 142 95 172 123 11/2〞
2W500-50 172 123 209 168 2〞

2W电磁阀规格参数

型号 2W025-06 2W025-08 2W040-08 2W040-10 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50
使用流体 空气、水、油、瓦斯、液化气、天然气、煤气
动作方式 直动式
型式 常闭式或常开式
流量孔径mm 2.5 4 16 20 25 35 40 50
CV值 0.23 0.6 4.8 7.6 12 24 29 48
接管口径G 1/8 1/4 1/4 3/8 3/8 1/2 3/4 1 11/4 11/2 2
使用流体粘度 20CST以下
使用压力Kg/cm2 常闭:0∽10Kgf/cm2常开:0∽8Kgf/cm2
最大耐压力Kg/cm2 16Kgf/cm2
工作温度℃ -5∽80℃(高温V型-10∽120℃)
使用电压范围 +-10% 电压:AC220V AC110V DC24V DC12V 其它电压和工厂接洽
本体材质 锻黄铜和不锈钢304,不锈钢在型号后加“J”
油封材质 常规:NBR可选型:EPDM、VMQ、VITON
工作电压 AC:220V、110V、36V、50/60HZ DC:220V、110V36V、24V、12V

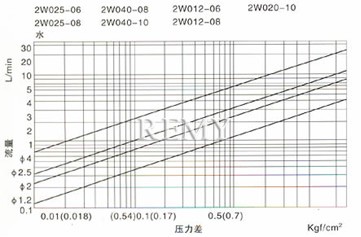

压差、 流量曲线图
压差、 流量曲线图

选购注意事项:

本网页所示2W电磁阀(diancifa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类电磁阀厂家提供的参考,详细的2W电磁阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
