GA49H脉冲式安全阀

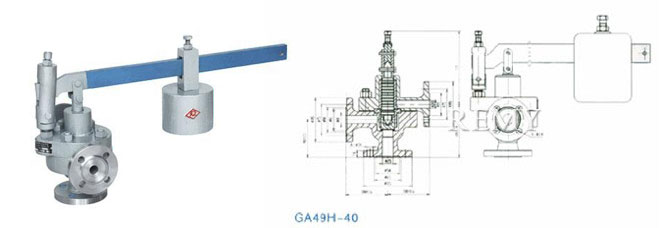

GA49H-40脉冲式安全阀

用途及结构简述　

GA49H-40脉冲式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许最高压力值，保证设备安全运行。GA49H-40脉冲式安全阀主要结构特点有：1、通过杠杆和重锤来平稳阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。

主要性能参数表

工作温度 Working temperature	≤420℃
适用介质 Suitable medium	空气、蒸汽Air, gas etc

外形及连接尺寸

公称通径DN(mm) Nominal diameter	尺寸 Dimension(mm)
公称通径DN(mm) Nominal diameter	D	D1	D2	D3	Z-Фd	h2	H2	L	L1	Lo
25	115	85	65	58	4-14	90	125	100	100	670

安装说明

1、脉冲式安全阀应与A49H-4型主安全阀等配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。

选购注意事项：

本网页所示GA49H脉冲式安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的GA49H脉冲式安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
