A41Y封闭式高压安全阀

用途　

A41Y-160/320型弹簧微启封闭式高压安全阀（单法兰）适用于工作温度≤300℃的空气、氨氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R、320R型弹簧微启封闭式高压安全阀（双法兰）适于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。A41Y-160/320型弹簧微启封闭式高压安全阀连接法兰按JB/T2769-92的标准。

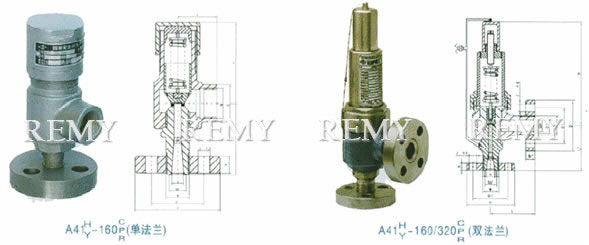

外形及连接尺寸

型号	公称通径 (DN)	do	d	M	D	K	Z-Фd	b	d1	M1	D1	K1	Z1- d1	b	L	L1	H
A41Y- 160 单法兰	15	8	20	M24×2	95	60	3-18	20	/	M33×2	36	/	/	/	50	80	85
	20	10	25	M27×2	95	60	3-18	20	/	M33×2	48	/	/	/	50	80	85
	25	12	28	M33×2	105	68	3-18	20	/	M33×2	48	/	/	/	50	80	85
A41Y -160	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	20	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	28	M33×2	105	68	3-18	20	50	M64×3	165	115	6-26	32	130	135	285
	32	12 14 16	37	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	40	20	47	M52×2	165	115	6-26	28	65	M80×3	200	145	6-29	40	165	165	350
	50	25	58	M64×3	165	115	6-26	32	80	M100×3	225	170	6-33	80	165	165	380
A41Y -320	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	30	M36×2	110	75	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	35	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	32	12 14 16	41	M48×2	135	95	4-22	25	50	M64×3	165	115	6-26	32	130	135	285
	40	20	58	M64×3	165	115	6-26	32	65	M80×3	200	145	6-29	40	165	115	350
	50	25	70	M80×3	200	145	6-29	40	80	M100×3	225	170	6-33	50	165	165	380

选购注意事项：

本网页所示A41Y封闭式高压安全阀（anquanfa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为安全阀厂家提供参考，详细的A41Y封闭式高压安全阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
